7.1 选项卡1——GT Selection

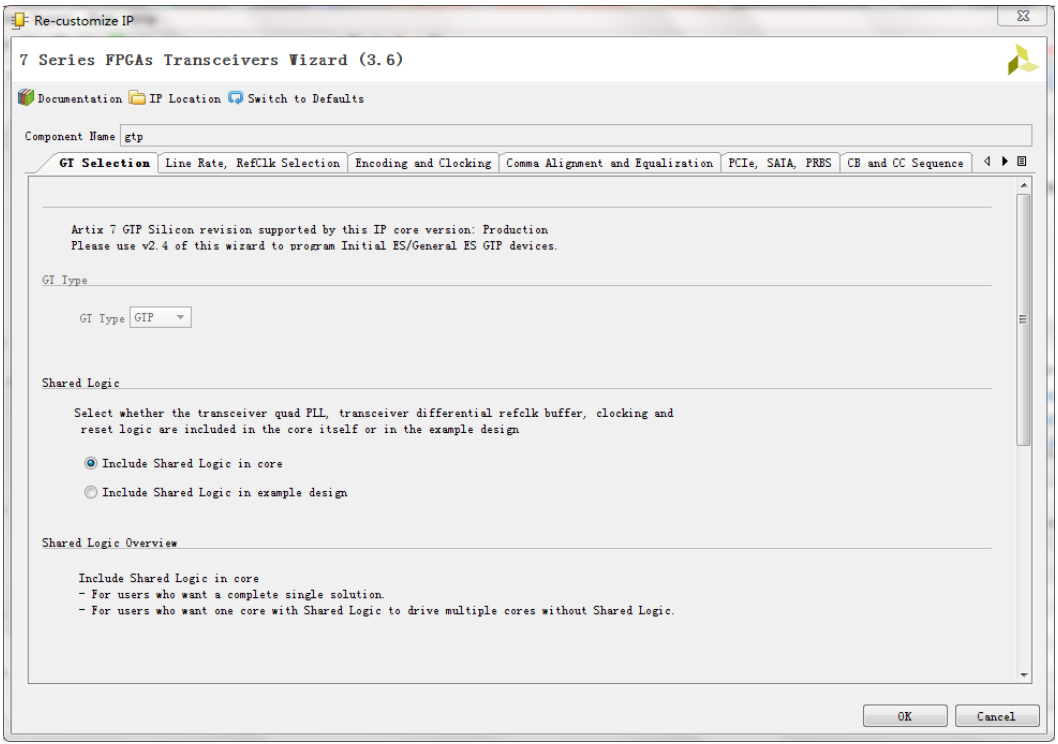

向导的第1页（图2-1）允许您选择组件名称并确定线路速率和参考时钟频率。此外，此页面指定在核心或示例设计中包含共享逻辑的选项。

1. 在“组件名称”字段中，输入向导实例的名称。此示例使用名称xaui_wrapper。

2. 在GT_Type字段中，选择GTX，GTH或GTP。收发器的类型取决于“项目选项”中选择的设备,A7系列只支持GTP。

3. 包括共享逻辑选项可帮助向导用户在核心级别或示例设计中选择共享逻辑资源。

从列表中选择一个可用协议，开始使用预定义的协议模板进行设计。XAUI示例使用XAUI协议模板。
