3.1 整体理解下GTP的时钟结构

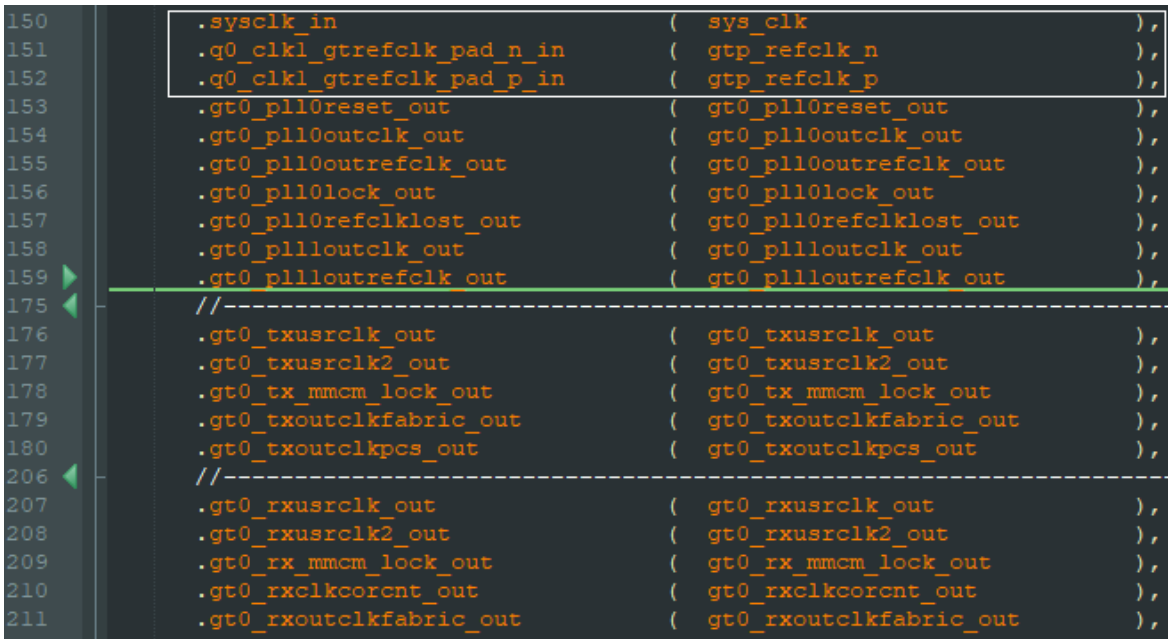

每个功能模块，缺啥都不能缺时钟，对于高速串行接口，更是如此，而且它还需要专用时钟，如下图白框所标注的就是输入时钟，剩余17个时钟则是根据输入时钟及IP核的配置产生的输出时钟，很多吧。我们可以简单的分为两大类五小类，两大类自然是三个输入，17个输出，五小类就包括一是板卡系统时钟、二是高速串行接口专业时钟、三是共享时钟源、四是高速串行发送模块产生的时钟、五是高速串行接收模块产生的时钟。

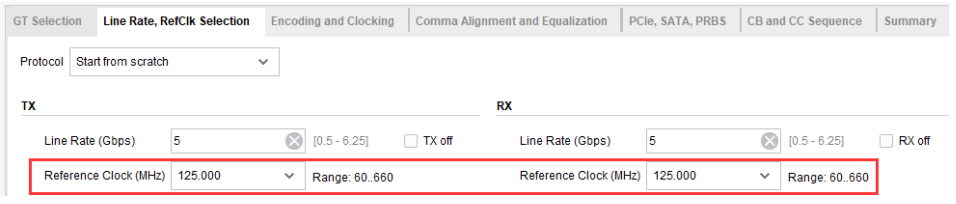

我们先看输入时钟，我们在IP核配置时候就要选择与我们板卡所用时钟相适应的频率。差分时钟配置如下125MHZ。


  在原理图的位置如下


另外我们看IP核的另外一个选项卡还有一个输入时钟选项，用于系统时钟和动态配置，这个时钟并不是专用时钟，它的来源是任意的，甚至你可以使用与此处配置不一致的时钟，嗯，我试过，最起码没问题，具体问我为什么我要试这个，因为起初不知道这是干啥的o(╥﹏╥)o

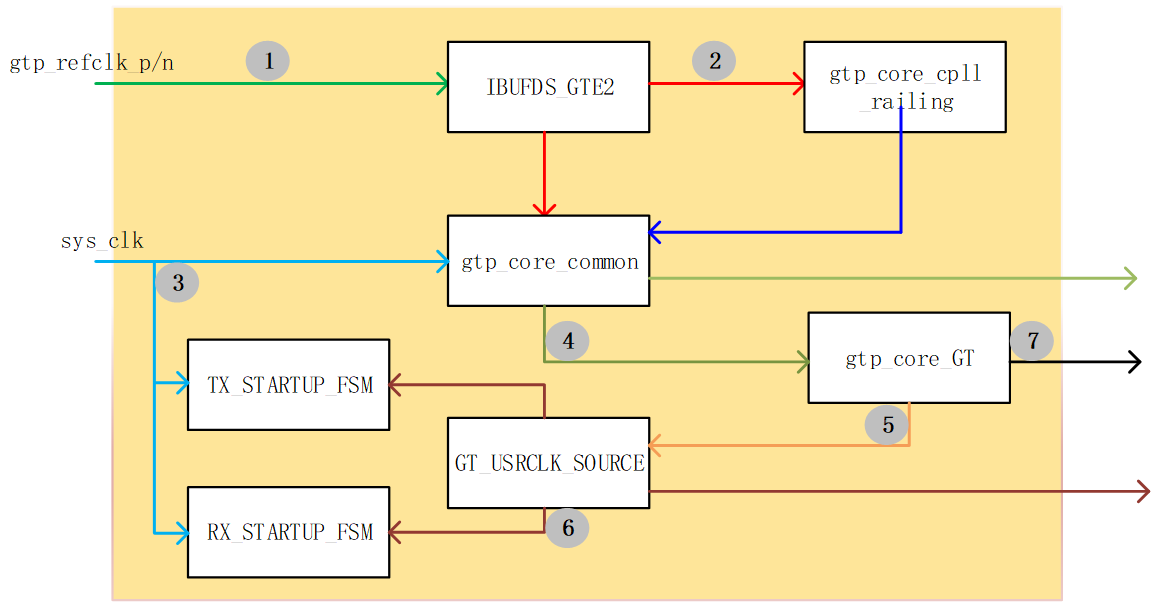

下面我们就根据这两个输入时钟，来看下这个IP核内部的时钟架构是什么样子的，如下图所示。下面简单的分析一下
