4.2 GTP复位逻辑分析

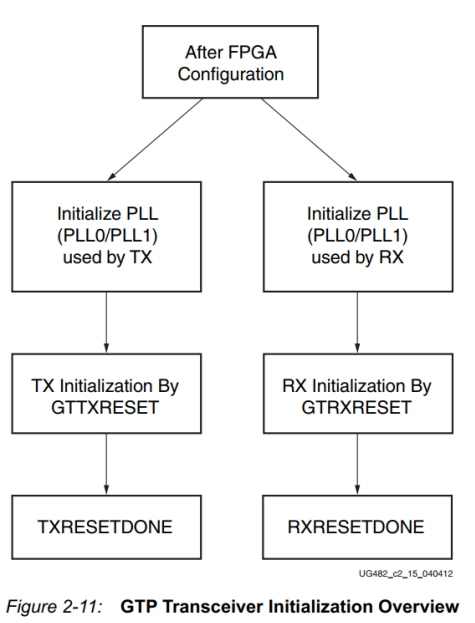

有没有发现什么呢？这些接口就是对GTP核主要模块的复位以及相应的复位完成信号，由此，也大致了解该模块干什么了，就是对各个模块进行逐个复位。由下图所示，在FPGA上电后，首先是对PLL进行复位，也就是“GTPE2_COMMON”，然后对“GTPE2_CHANNEL”复位，完成后既可以正常运行。

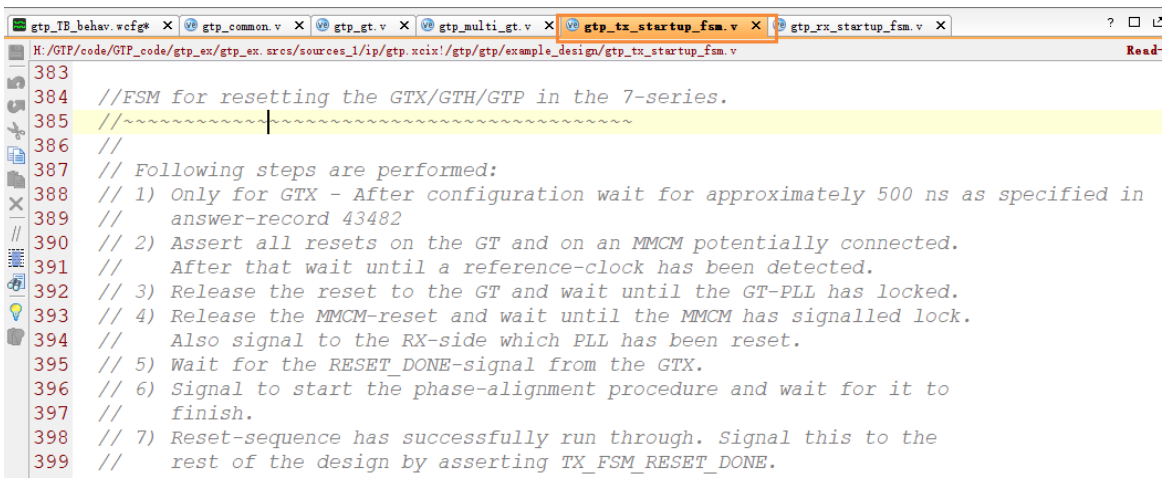

然后我们打开该模块翻一番，内容还真不是，但看到有下面一段注释，优秀啊！！复位状态机每部干什么都写得清清楚楚，所以我们就应该多看别人的代码，多看优秀的代码，会对自己水平的提升大有裨益，这点我深有体会。

这个模块主要内容就是状态机，当我们把这个状态机搞懂了，也就明白这个模块的工作逻辑了。好了，接下来看看人家说了什么吧。

0、 “INIT”

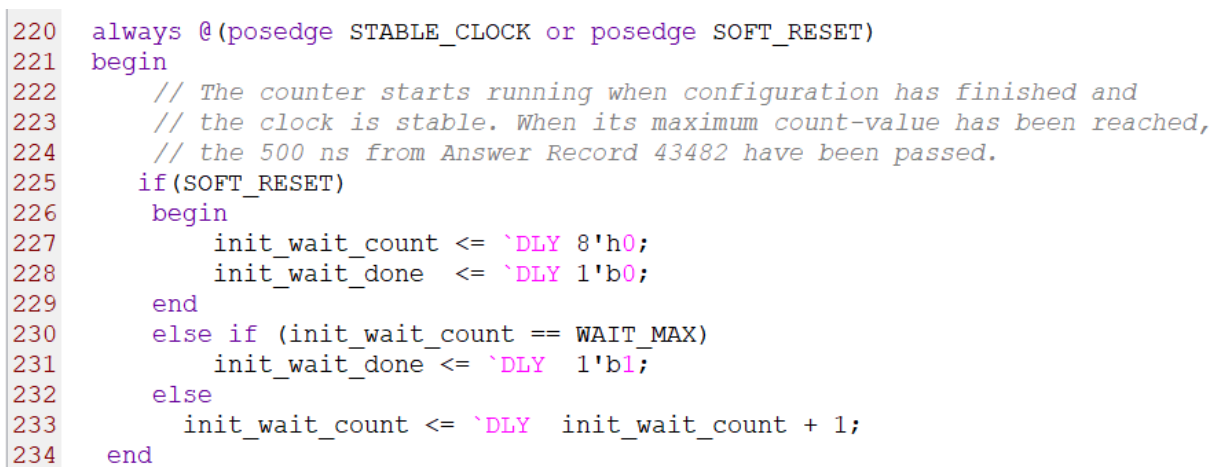

在上电500ns后启动复位如下图，如果有软复位，就一直是0，当释放软复位就开始计数，直到计数到“WAIT_MAX”，将init_wait_done拉高，随后复位状态机开始工作，从INIT状态跳转到“ASSERT_ALL_RESETS”状态。

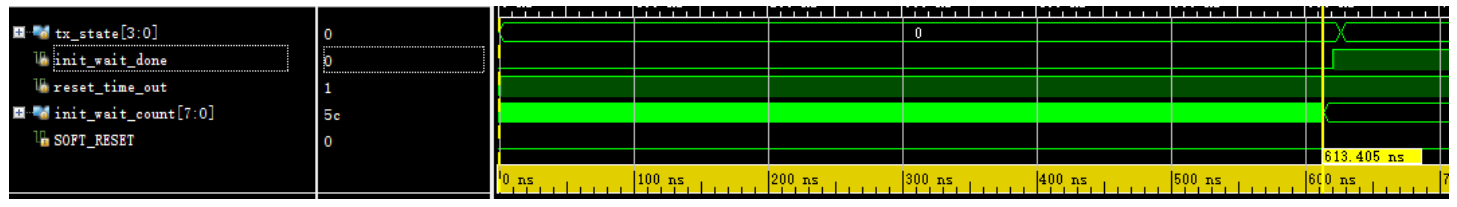

我们看下仿真，确实，如上述代码

1、“ASSERT_ALL_RESETS”

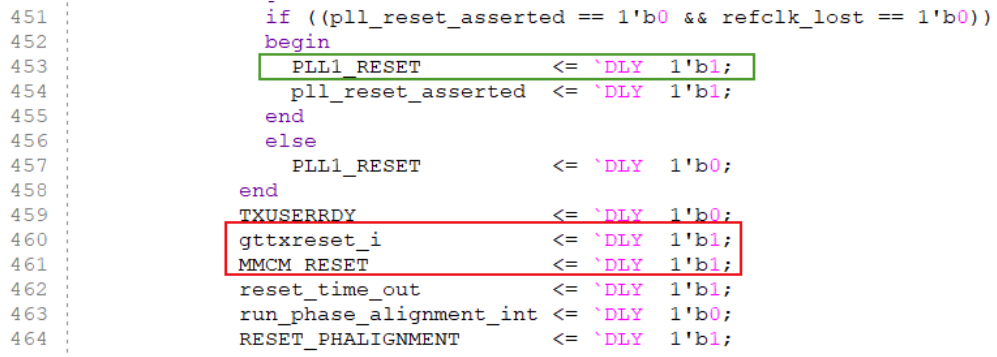

从这个状态机的名字也能看出来，是置复位，也就是给“GTPE2_COMMON”、“GTPE2_CHANNEL”和“MMCM” 置复位信号。如下代码红色框图中，对“GTPE2_CHANNEL”和“MMCM”的复位信号是直接置一，而对“GTPE2_COMMON”的复位需要满足一定条件，就是“refclk_lost==0”，“refclk_lost”为高电平表示PLL失锁。所谓的失锁就是PLL的相位频率检测器的参考时钟丢失，这时候复位时没有意义的，故须检测到该信号为低电平，才可对其进行复位。

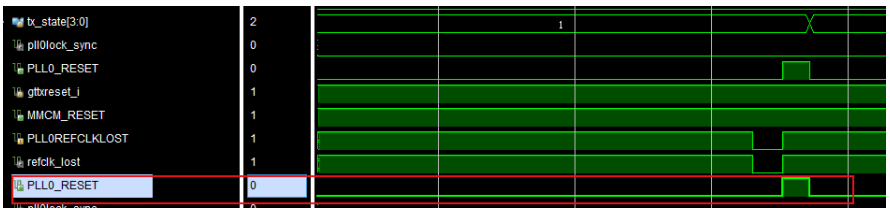

我们看下跳转条件，当检测到pll0lock_sync为低电平时，且对PLL置复位了才进行跳转，首先来了解下pll0lock_sync信号的作用，实际上就是PLL0LOCK，此信号表示PLL频率锁定信号，高电平有效，表示PLL频率在预定容差范围内。满足此条件，收发器及其时钟输出才可靠。而置复位后，这个信号理应为低电平。
