3.2 GTP的时钟结构分析（上）

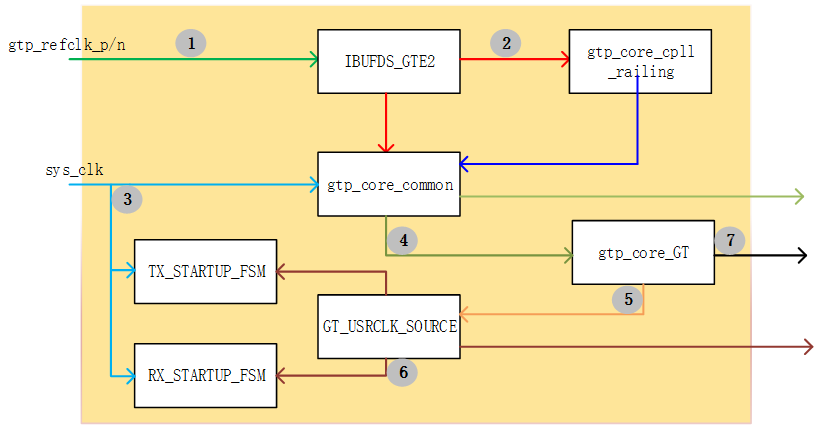

下面我们就根据这两个输入时钟，来看下这个IP核内部的时钟架构是什么样子的，如下图所示。下面简单的分析一下

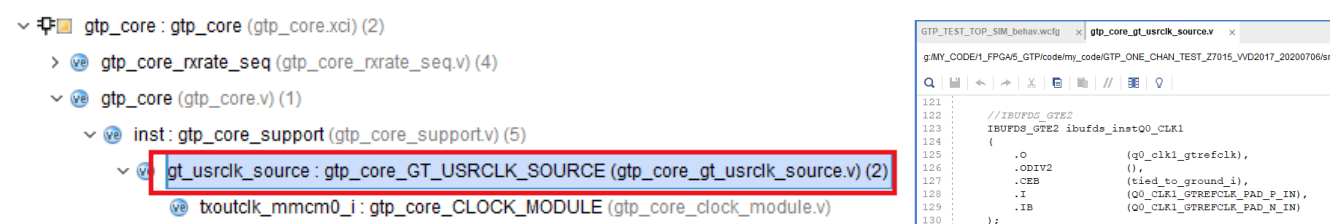

    1、 高速串行接口专用时钟进“IBUFDS_GTE2”模块转单时钟，这个模块位置在这，如图右所示。


  这个原语是专门提供给高速接口用的，而且还进行了阉割，有兴趣可以看下他本来样子，还可以对内部端接电阻进行配置，以更好的消除信号反射，我就不展开阐述了。

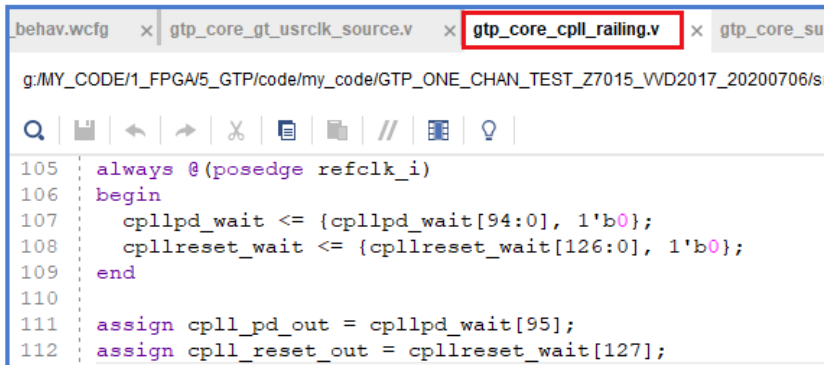

  2、 这个是用来产生关闭“GTPE2_COMMON”以及对该硬核或者说原语的复位信号的，产生方式很简单，上电打拍。其位置和逻辑如下图所示。



  这个模块输入到“gtp_core_common”模块的时钟就是上图111行和112行这两个，先给“GTPE2_COMMON”做断电操作96个时钟周期，并在延时120个时钟后复位8个时钟周期，其实目的就是复位这个核，如下图。红框是本模块产生的信号，我们看对“gtp_core_common”模块复位还有个毛刺，说明还有其它模块对其进行复位，这个我们在下个章节进行阐述。


3、系统时钟输入到“gtp_core_common”模块和接收端以及发送端的初始化模块。由此可见该信号的引入的目的就是初始化的。

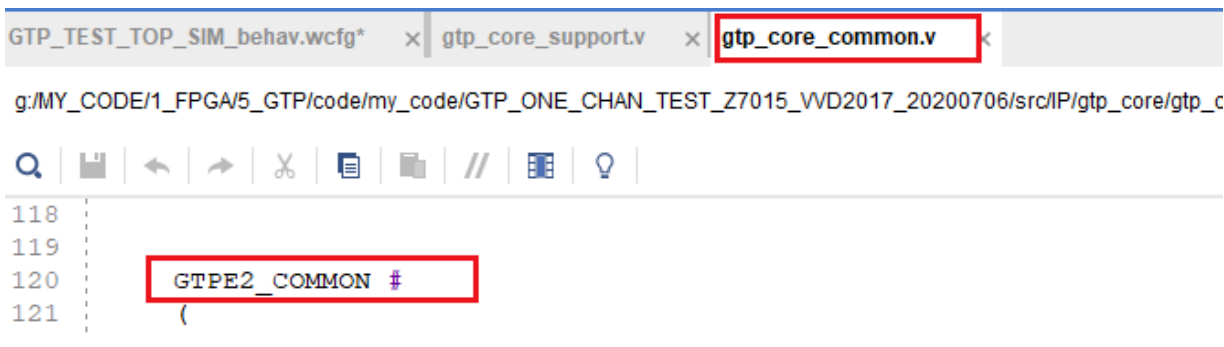

4、是“gtp_core_common”模块产生的时钟输出，这个模块就是对“GTPE2_COMMON”原语的封装，主要目的是产生“GTPE2_CHANNEL”所用的时钟。

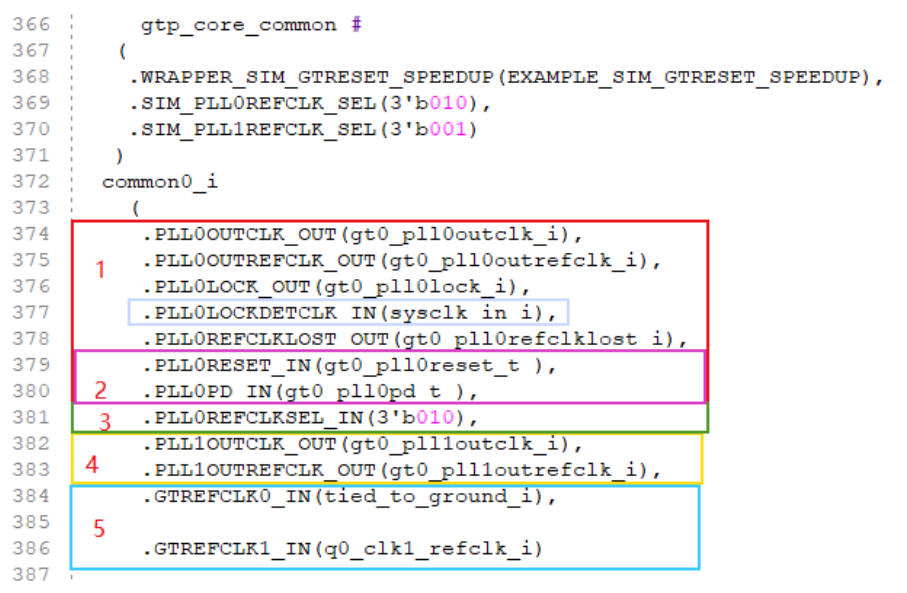

    对核内部就不去做过多的分析了，没有必要，而且我也说不清。我们看下对外接口信号。我们大致的把输入信号分为五个部分，我们倒着看，下面对此进行依次解释。
