4.5 举几个例子来说一下PCIE链路层如何保证可靠传输的

1、设备A发送TLP的序列号为3、4、5、6、7

2、设备B成功接收了TLP3，启动AckNak_LATENCY_TIMER，

3、在AckNak_LATENCY_TIMER计满之前设备B成功收到TLP4、5

4、设备BAckNak_LATENCY_TIMER计满，发送Ack包给设备A，包的序列号为5

5、设备A收到Ack包后重置REPLAY_TIMER和REPLAY_NUM计数，由于收到的是Ack包，表明设备B是成功接收的，故将缓冲区里面的TLP3、4、5清除

6、设备B接收TLP6、7，AckNak_LATENCY_TIMER计满发送Ack包，序列号为7，设备A清除缓冲区里的TLP6、7数据包

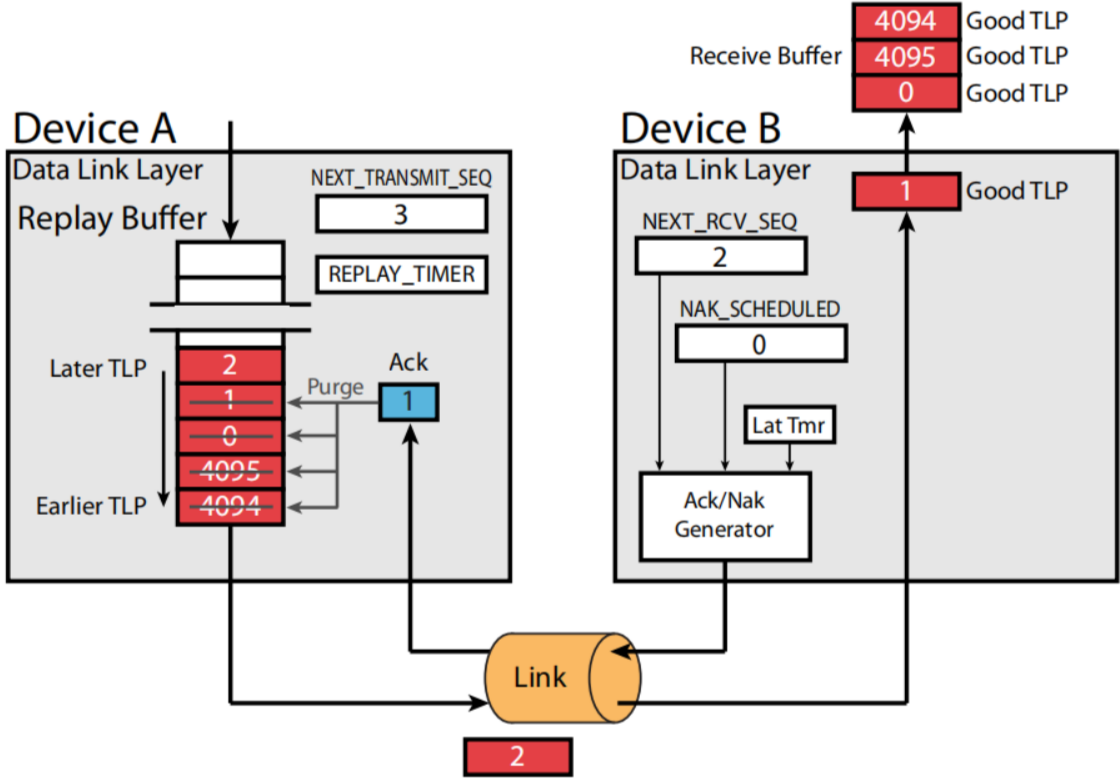

1、设备A缓冲区有TLP4094、4095、0、1、2共5个TLP包，其中4094是发送的第一条TLP包，2是最后一条

2、设备B成功接收了序列号为4094、4095、0、1的TLP，在接收4094时启动了AckNak_LATENCY_TIMER，在计数计满之前已经接收了4095、0和1，TLP2在路上

3、由于AckNak_LATENCY_TIMER计满，设备B发送一个带有序号1的Ack给到设备A，已确认之前的数据以收到

4、设备A成功接收Ack，将缓冲区序号为4094、4095、0、1的TLP清除，并重置REPLAY_TIMER和REPLAY_NUM计数

5、设备B随后收到了TLP2，校验、检查通过也会给到事务层，待计时到了反馈Ack。

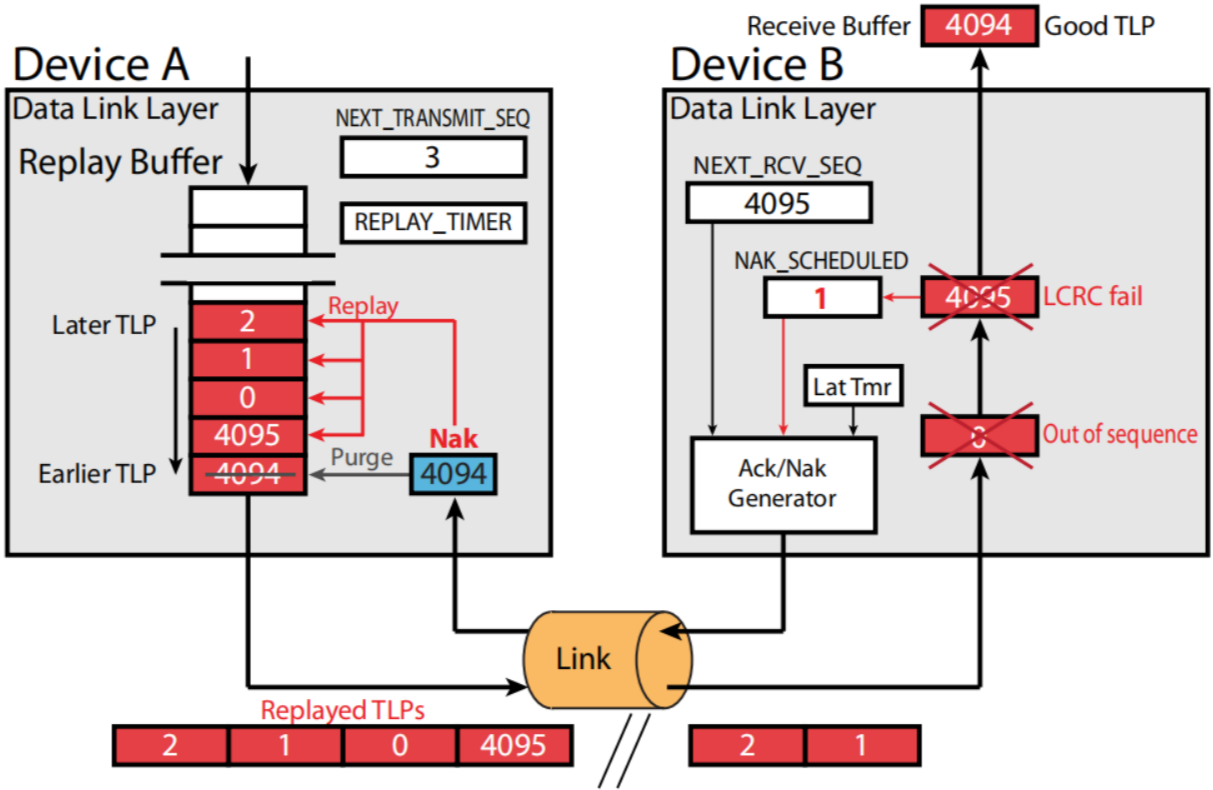

1、设备A传输序列号为4094、4095、0、1和2的TLP包

2、设备接收到了序列号为4094的TLP包没有错误，将NEXT_RCV_SEQ置为了4095，并启动AckNak_LATENCY_TIMER的计数

3、设备B收到下一个序列号为4095的TLP包时检测到CRC错误，将NAK_SCHEDULED标志位置位，并发送一个Nak包，其携带的序列号为4094。这个Nak包不会等AckNak_LATENCY_TIMER的计满启动，而且Nak包会暂停并重置AckNak_LATENCY_TIMER。

4、设备B继续检测收到的TLP包，寻找有没有4095，此时设备A还不知道设备B没有收到序列号为4095的TLP，已经发送了TLP为0、1、和2的TLP包，设备B会接收这些数据包，但设备B会忽略掉，无论这些包有没有问题。但也不会额外发送Nak包，会等到收到期望的包才会把NAK_SCHEDULED标志清除，进入正常流程。

5、设备A收到Nak发现序列号为4094，就知道序列号为0、1、和2的TLP包白发了，会重新发这些包，并重置REPLAY_TIMER和REPLAY_NUM

6、由于设备A收到的是Nak，而不是Ack，所以REPLAY_NUM会加一，表示已经重新发了一包数据了。

7、设备B收到重发的4095数据包，会清除NAK_SCHEDULED标志，增加NEXT_RCV_SEQ计数，启动AckNak_LATENCY_TIMER计时。

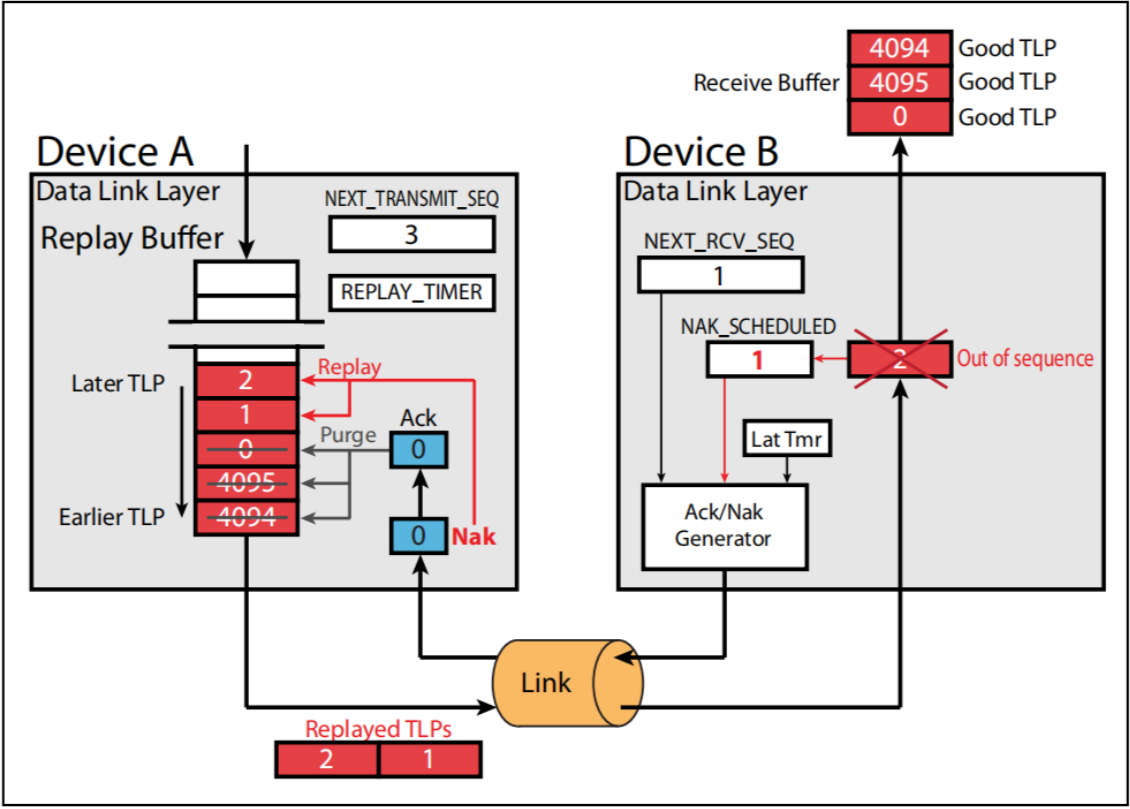

1、设备A发送序列号为4094、4095、0、1和2的TLP包

2、设备B成功接收序列号为4094的TLP包，AckNak_LATENCY_TIMER启动计时，NEXT_RCV_SEQ加一

3、设备B成功接收TLP00后，AckNak_LATENCY_TIMER计到预定时间，发送Ack包，携带的序列号为0

4、设备A收到Ack，看到序列号为0，清除序列号为4094、4095和0的TLP

5、TLP1由于某些原因丢失，TLP2给到了设备B，但这时候设备B期待序列号为1的TLP，所以序列号不匹配，设备B丢弃该TLP，并将NAK_SCHEDULED标志位置位，发送Nak包，携带的序列号为0

7、设备A收到Nak后，重放序列号为1、2的TLP

8、设备B收到TLP1后将NAK_SCHEDULED标志位复位，并将TLP上推给

1、首先要说的是，发送端收到Nak表示接收端收的有问题了，

2、发送端收到Nak，并不表示之前发送的都有问题，发送端会根据序列号判断一下

3、例如，发送端发送了序列号为2、3、4、5、6这5包数据，收到的NAK携带序列号为4，那么接收端会从缓冲区将序列号为2、3、4的清除，然后重新发送序列号为5和6的TLP

4、发送端的REPLAY_TIMER和REPLAY_NUM计数均会被重置，并将AckD_SEQ寄存器加载为Nak中的序列号。

5、在重发缓冲区TLP包时，发送端会阻塞事务层发送新的TLP包，直到重发完成

6、重发过程收到Ack或Nak是必须被处理的，可以在重发开始或结束时处理对应的Ack或Nak数据包，来清除一些接收方已经收到的数据包，减少重复的TLP条数。

7、需注意，TLP一旦启动是不可打断的。

如果重播不能解决问题，则是一种新的情况，接收端已经将NAK_SCHEDULED置位，在正确的接收TLP之前是不会发送任何Ack或Nak的，这是防止卡死就需要REPLAY_TIMER所具备的机制，当重播完TLP包后会启动计时，如果一直没有收到TLP包就会因计满溢出而启动再次重播TLP包，并将REPLAY_NUM加一，如果REPLAY_NUM累加到3后依旧没有收到响应，REPLAY_NUM溢出会触发物理层的链路重新训练。但缓冲区里的内容会被保留，不会初始化链路，训练完成后发送端在启动相同的过程。如果一直都有问题会怎么办，协议没有给出要求，有些情况就卡死了

    REPLAY_TIMER是为了确保TLP包及时的得到确认，当计数溢出时，表明发送端认为到点了，ACK或Nak不来说明出问题了，发送端能做的就是再发一遍。

1、如果计时器尚未开始运行，TLP包的最后一个数据发完后计数器启动

2、当计时器满足以下条件，计时器将被重置并重新启动

1）收到Ack，清楚以送到的TLP包后Buffer里还有TLP包

2）发送重播事件，第一个TLP包发送完成后启动

3、当满足以下条件会被重置

1）每条TLP包发送，Buffer时空的

2）收到Nak，重播第一个TLP之后

3）计数器溢出

4）数据链路层处于非活动状态

5）链路正在重新训练

    这个计数器的计数值不能拍脑门决定，是由最大长度载荷与链路位宽共同决定，该值应为Ack/Nak延时的三倍。
