3.4 了解下PCI实现配置机制的BDF

    上一节从理论上讲述了PCI是如何遍历PCI总线树的，这一节就要从实际实现上来阐述了。

    与PCI设备配置相关的寄存器由CFG_ADDR、CFG_DATA和INT_ACK寄存器组成。CFG_ADDR和CFG_DATA用来访问PCI设备的配置空间，INT_ACK寄存器访问挂接在PCI总线上的中断控制器的中断向量，这个就先不说了，等放在后面的PCIE相关章节。这一节就首先看CFG_ADDR和CFG_DATA。

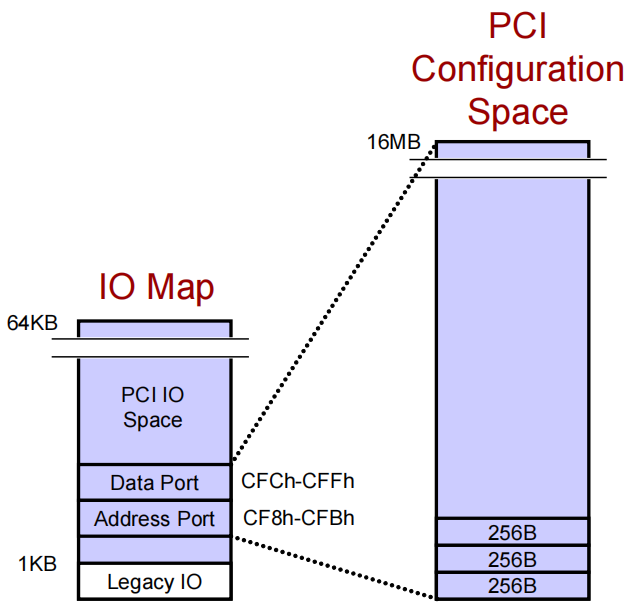

    如下图所示，CFG_ADDR（Address Port）的映射地址是0XCFC到0XCFF，CFG_DATA的映射地址是0XCF8到0XCFB，均是占用4字节，不同设备地址可能不一样，这不重要。如果对地址映射这个概念感到模糊的话，可看该文的解释。理论上讲给这两个寄存器写数就可以访问PCI的配置空间。如下图是16BM大小，那么这个大小是怎么来的呢？这就引出了BDF的概念。

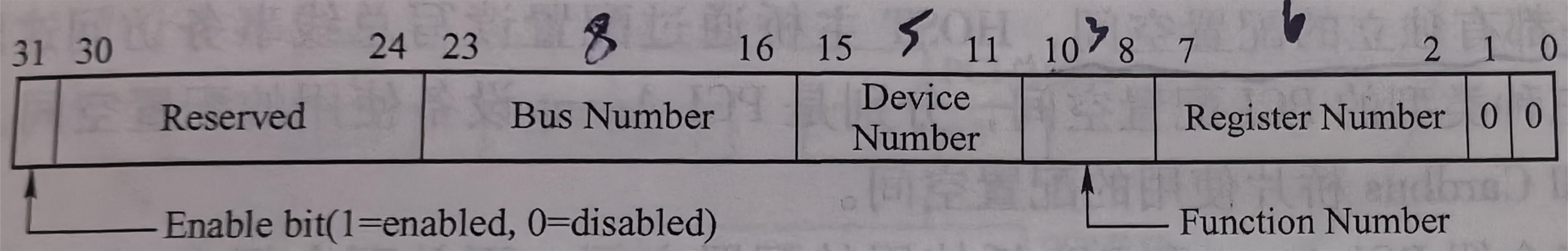

    第31bit，是一个使能位，置为 1 时，系统可以通过 CFG_ADDR 和 CFG_DATA 寄存器的组合，访问 PCI 设备的特定配置寄存器，以获取设备的信息、状态，或进行配置。置为 1 时就不允许了，算是一种保护机制。

    第23~16位，指定要访问的PCI设备所在的总线号，也就是上一节所提到的，总共7位，也就是可以容纳128个总线。

    第15~11位，指定要访问的PCI设备的设备号，一共可以记录32个，实际上一条总线挂载10来个就不错了，挂多了负载太大，

第11~8位，指定要访问的PCI设备的功能号，一共设备可以支持8最多8个功能。这要是在第二章所提到的

    第7~2位指定要访问的PCI设备的指定功能的寄存器号，每个PCI设备都有一组配置数据，由于PCI是以32bit为单位，所以每次只能读取32bit，这个字段就是确定读取哪个32bit，所以6bit可以访问256个字节的配置空间。

    根据BDF等所占位宽我们可以得知，一个PCI域最多可以包括256个Bus，每个总线最多32个设备，每个设备最多8个功能模块，每个功能模块的配置空间是256KB，所以总配置空间为256*32*8*256 = 16,777,216KB = 16MB。也就是"Data Port"和Address Port的寻址范围。

    综上，使用 CFG_ADDR 和 CFG_DATA 寄存器的基本步骤：

1、设置要访问的总线号、设备号、功能号和寄存器号到 CFG_ADDR 寄存器的相应字段。

2、将 Enable Bit 设置为 1，启用 CFG_DATA 寄存器的访问。

3、使用 CFG_DATA 寄存器进行读取或写入配置空间寄存器的操作。

4、根据需要，将 Enable Bit 设置为 0，禁用 CFG_DATA 寄存器的访问。

    另外补充一句，PCI设备的读写是有专门的信号线控制，叫做C/BE，一共4bit，可以表示不同的事务类型，例如=10，是配置读，=7是配置写。
