2.2事务层的通用帧头介绍（一）

内容简介

2024-01-21

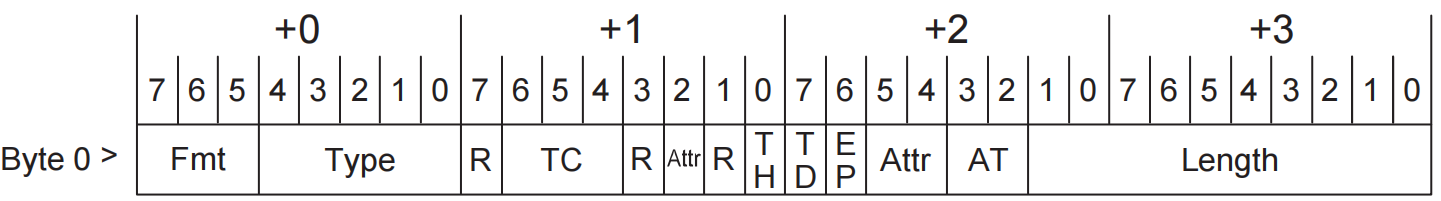

    如下图是所有TLP数据包所具有的帧头，也就是最前面的32bit。

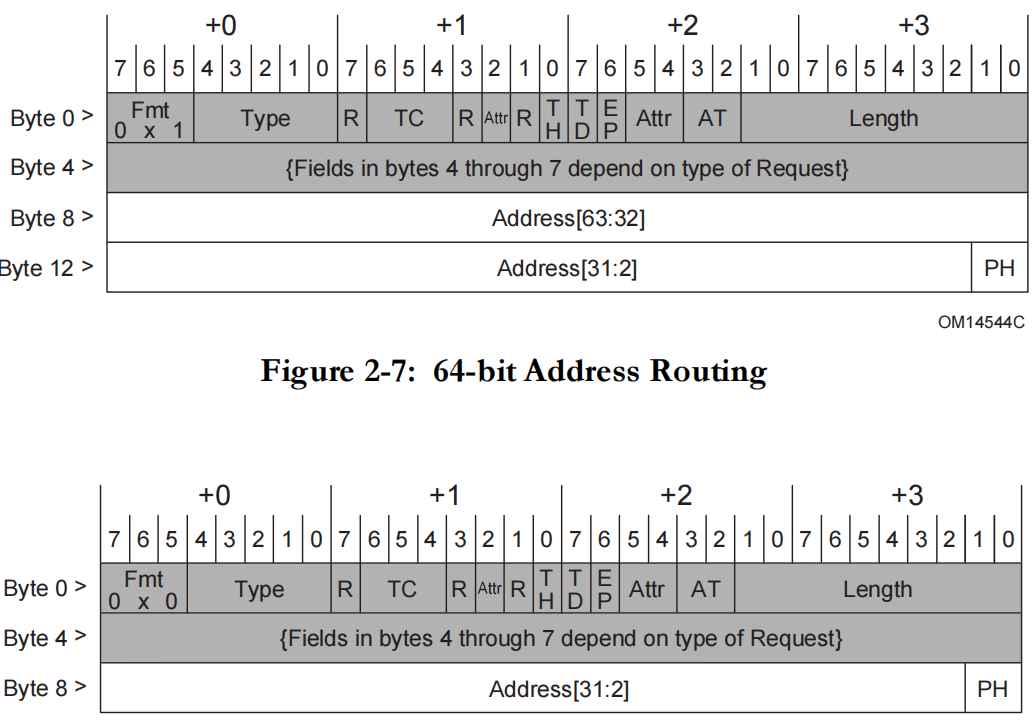

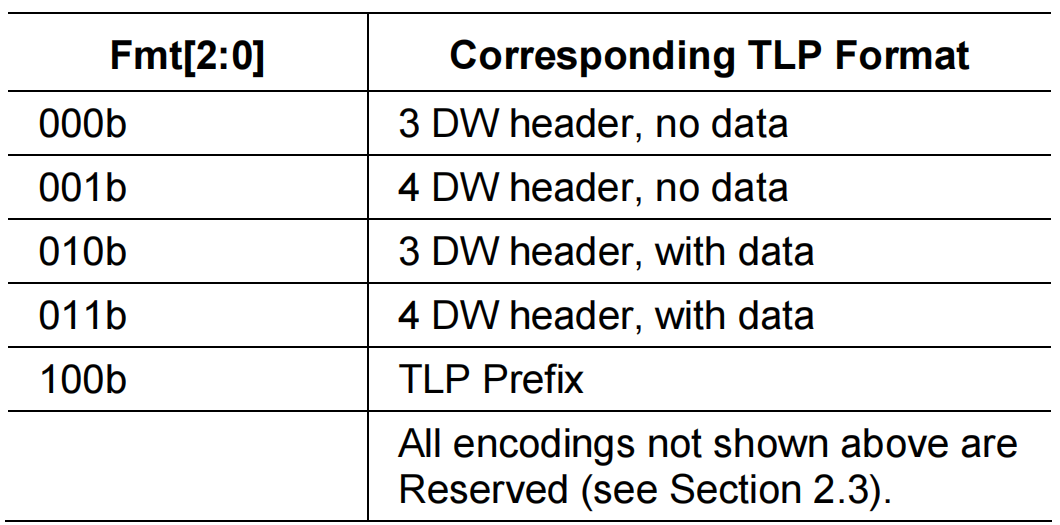

    即Format of TLP，这是一个3bit数，用来确定TLP的格式。注意是格式也就是3DW和4DW，不是类型，如下表所示。Fmt与下面的type配合就可以表示PCIE支持的所有类型了。

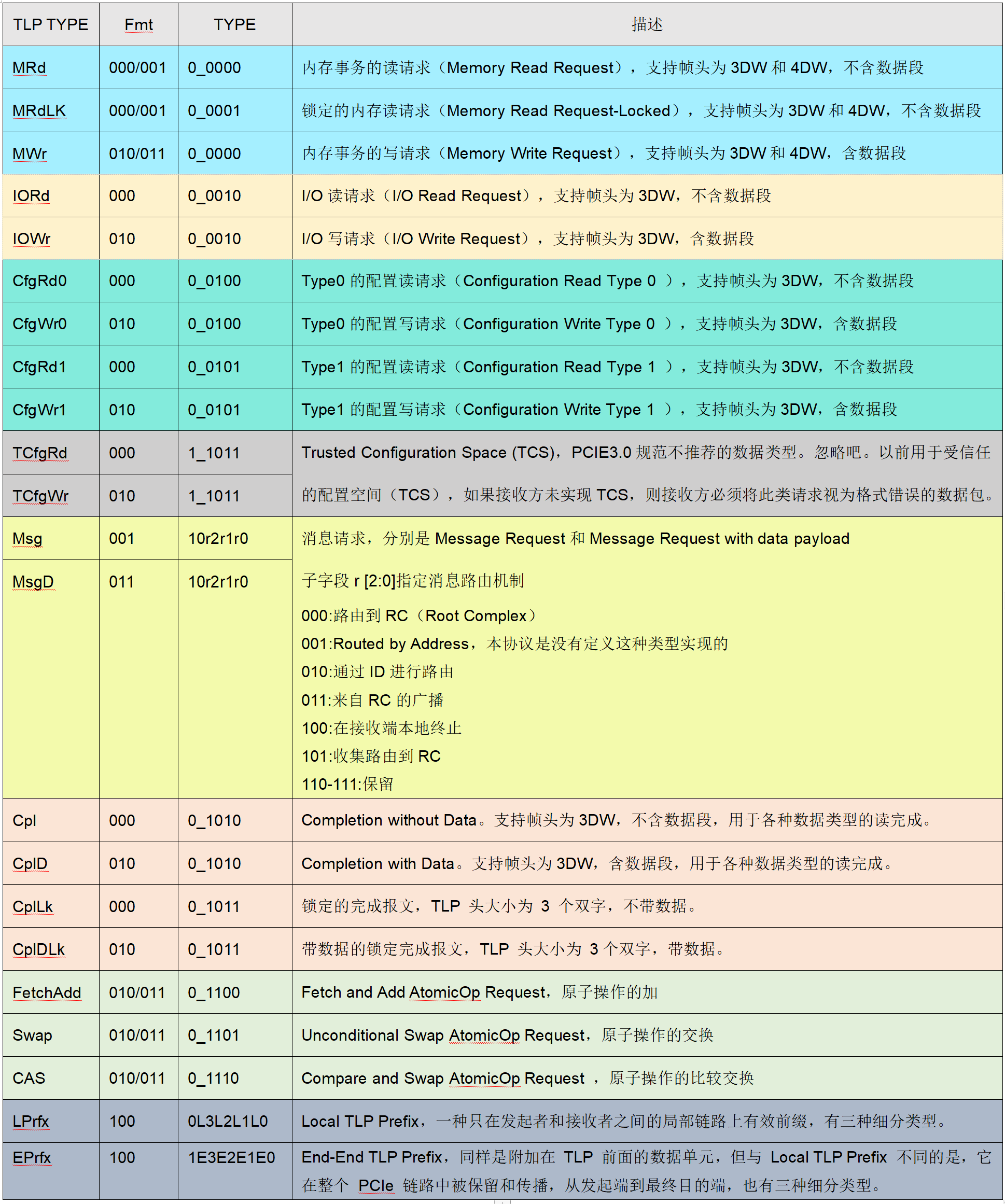

    这个一个5bit数据，是用来表示传输类型的，与fmt结合，就确定了数据包的属性。PCIE的事务类型有存储、I/O、配置和消息但完成这些事务类型的数据交换有多种数据包，具体如下图所示。手机看这个图片有点费眼，大家可以到FPGAUP网来看。

    位宽3bit，是Traffic Class的缩写。表示事务的优先级，默认是0，数越大优先级越高。但对它的理解并不是我们通常所说的的优先级，是和虚拟通道有关系的。PCIE总线支持虚拟通道，也就是VC（Virtual Channel）技术，优先级不同的数据报文可以使用不同的虚拟通路，每一路虚通路可以独立设置缓冲，从而可以使得优先级高的有限传输。这也解决了服务质量的问题。默认是0，因为大多EP是没有该功能的。
