3.9 关于PCIE的两种配置访问机制

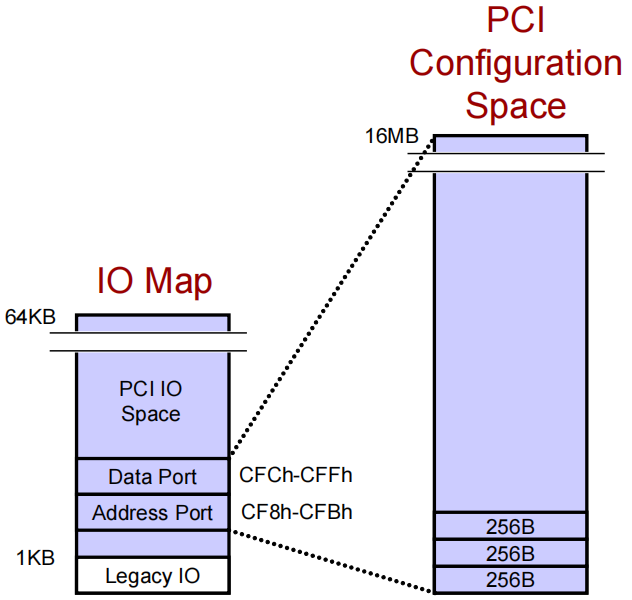

    CAM全称是Configuration Access Mechanism。 这是与PCI兼容的一种配置访问机制，包括总线枚举和软件配置过程。同样是x86提供两个I/O端口寄存器，也就是下图的Data Port 和Address Port寄存器，由于PCI是地址数据共用32bit总线，所以需要先发送地址信息，其次再发送数据内容。关于PCI的配置访问机制可以看到合集看3.2、3.3、3.4和3.5相关内容。

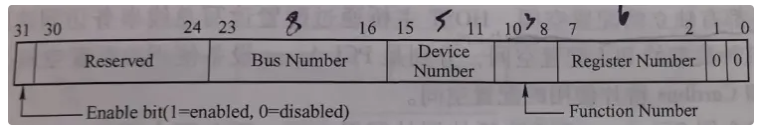

    所谓的地址也就是下图的BDF内容，根据BDF等所占位宽我们可以得知，一个PCI域最多可以包括256个Bus，每个总线最多32个设备，每个设备最多8个功能模块，每个功能模块的配置空间是256KB，所以总配置空间为256*32*8*256 = 16,777,216KB = 16MB。也就是"Data Port"和Address Port的寻址范围。

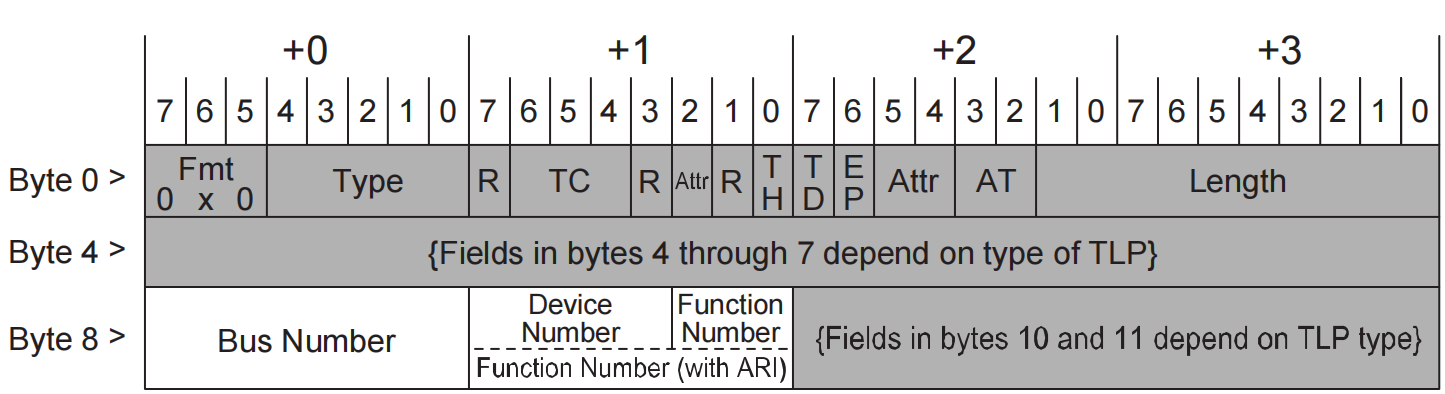

    PCIE是串行链路，所以采用数据包的形式访问，如下是PCIE的配置数据包，具体关于数据包的介绍可看第二章内容。这里大致说下

    1、“Requester ID”的15bit包括生成报文的总线号（8bit ，Bus Number）、设备号（5bit，Device Number）和功能号（3bit，Function），用于完成包的填充

    2、Length=1，“Last DW BE =0”“First DW BE可设置”表示4字节里面的有效字段

    3、BDF为目标设备所在位置，PCIE也支持ARI访问方式，也就是没有Device，Function位宽为8bit。

    PCIE与PCI一样，在刚上电RC需要了解自身的拓扑结构，具体方式与PCI一致，采用深度优先，采用ID路由来历各个BDF，如果某个设备给返回了PCI-SIG给每个厂商都分配的唯一Vendor ID则表示存在设备，如果返回全F，则表示设备不存在。

    是EP还是Bridge则通过Header里面的TYpe区分，如下图所示。

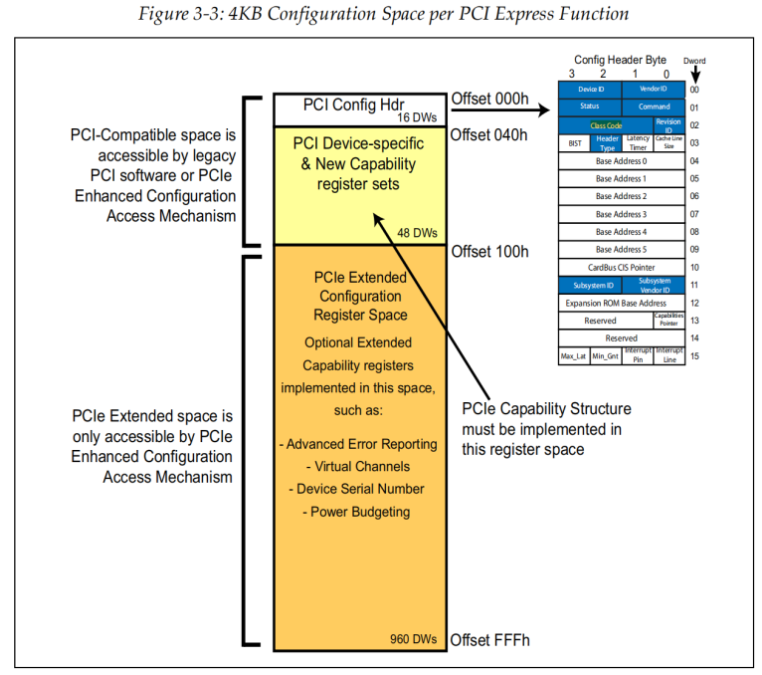

    另外一种配置机制称为增强型配置访问机制，全称Enhanced Configuration Access Mechanism (ECAM) ，主要原因是每个设备256Byte的配置空间不够用，所以扩展到了4KB，整整扩大了16倍，但BDF等位宽不变，所以整个配置空间是256MB。如下图，其中前面部分保持与PCI一致，后续扩展。

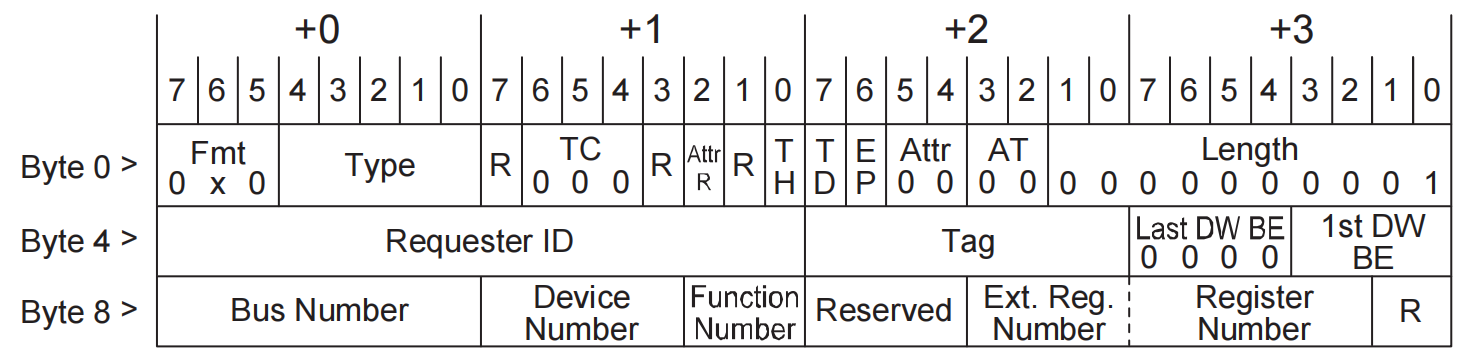

    对于增强配置机制，配置空间会映射到内存中，采用MMIO机制来访问，也就是第一章所提到的内存映射IO，如下图是ECAM所用的数据包，较CAM多了Extend.Reg Number用来扩展访问。

    如下图是这种机制的对地址不同字段的映射，在256MB的内存中，也是据此映射的，虽然一般主机没几个PCIE设备，申请256MB似乎有点浪费。但现在主机内存都大得很，浪费这点洒洒水啦~
