3.3 举个例子说说PCI如何知道手下的桥和设备的？

这是刨析PCIE协议的第14篇文章

    全文共862字，阅读大约需要4分钟，本文主要从原理上介绍PCI便利自己的拓扑结构的一个方法

    根据上面的描述，大致也清楚了PCI结构，host是首领，PCI桥是传达室，PCI设备是干活的。这就类似于PCIE的RC、switch和EP这一套。

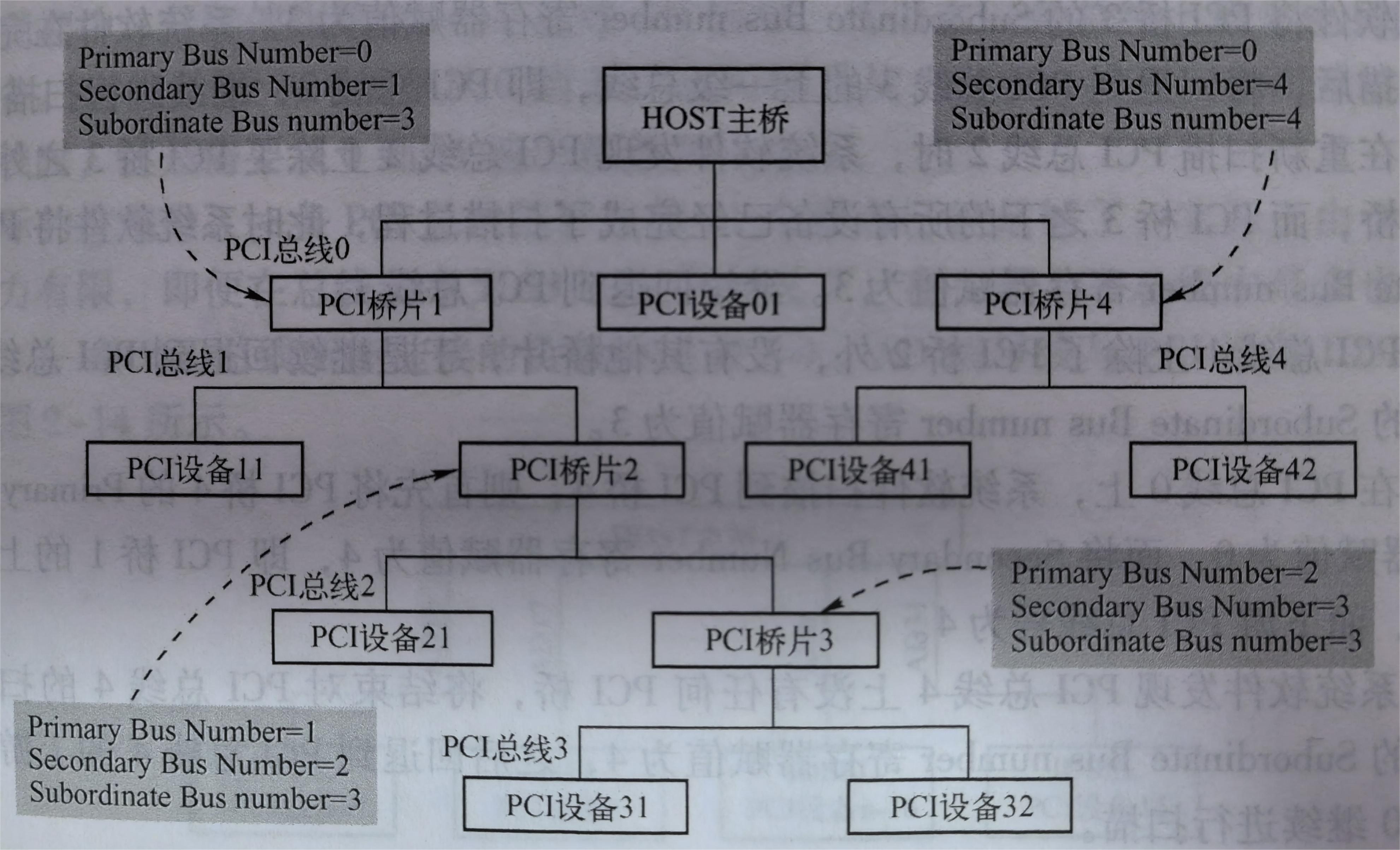

    如下图是一个关于PCI结构的范例，来自《PCIE体系结构导读》。首先思考一个问题，host主桥是如何知道有多少个PCI桥有多少个PCI设备的，也就是自身的拓扑结构？

    答案是CPU处理器会在系统 BIOS启动时引导完成，也可以由操作系统内核来完成，这个就看具体场景了。但整体的实现思路是一致的，就是通过DFS(Depth First Search)算法来遍历PCI总线树，这个遍历主要是对PCI桥的遍历，对所遍历的桥按序进行编号，这样就可以建立正确的总线拓扑结构。这个算法特点是深度优先，就是一条路走到黑再折回来。在具体实现中PCI桥会保存如下图这个三个信息：

1、Primary Bus Number :当前PCI桥的上游总线号

2、Secondary Bus Number :当前桥的总线号

3、Subordinate Bus Number：存放当前PCI子树中，编号最大的PCI总线号，也就是一个分支里面最深最靠下的总线号，但不一定是整个拓扑里面最大的。

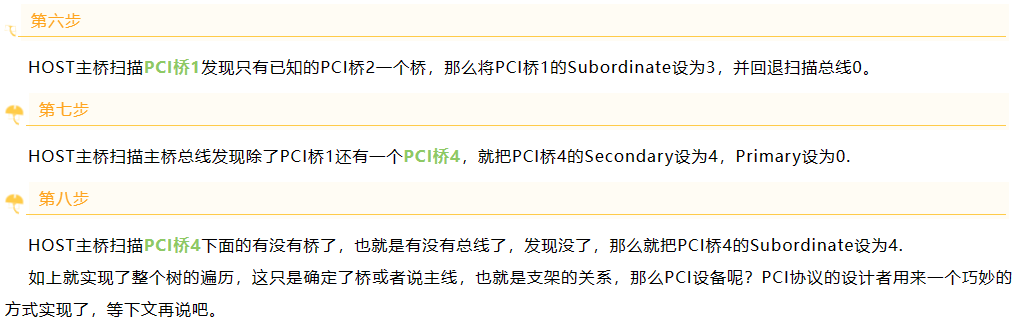

    HOST主桥扫描PCI总线0上的设备，比如上图由两个桥，首先发现PCI桥1，会将桥1的Secondary设为1，Primary设为0，

    HOST主桥接着扫描PCI桥1下面的总线，发现了PCI桥2，会将PCI桥1的Secondary设为2，Primary设为1。
