3.7 PCIE的BAR是什么？为什么及怎么用

    PCI设备有6个bar寄存器，可以启用全部或其中几个，一旦Bar寄存器启用后，这个bar寄存器就与内存建立了关系，主机就可以通过BARs中所写入的地址范围进行访问。任何时候，当设备发现一个请求事务的地址是映射到自己的一个BAR时，它就会接收这个请求事务，因为它自己就是这个请求的目标设备。

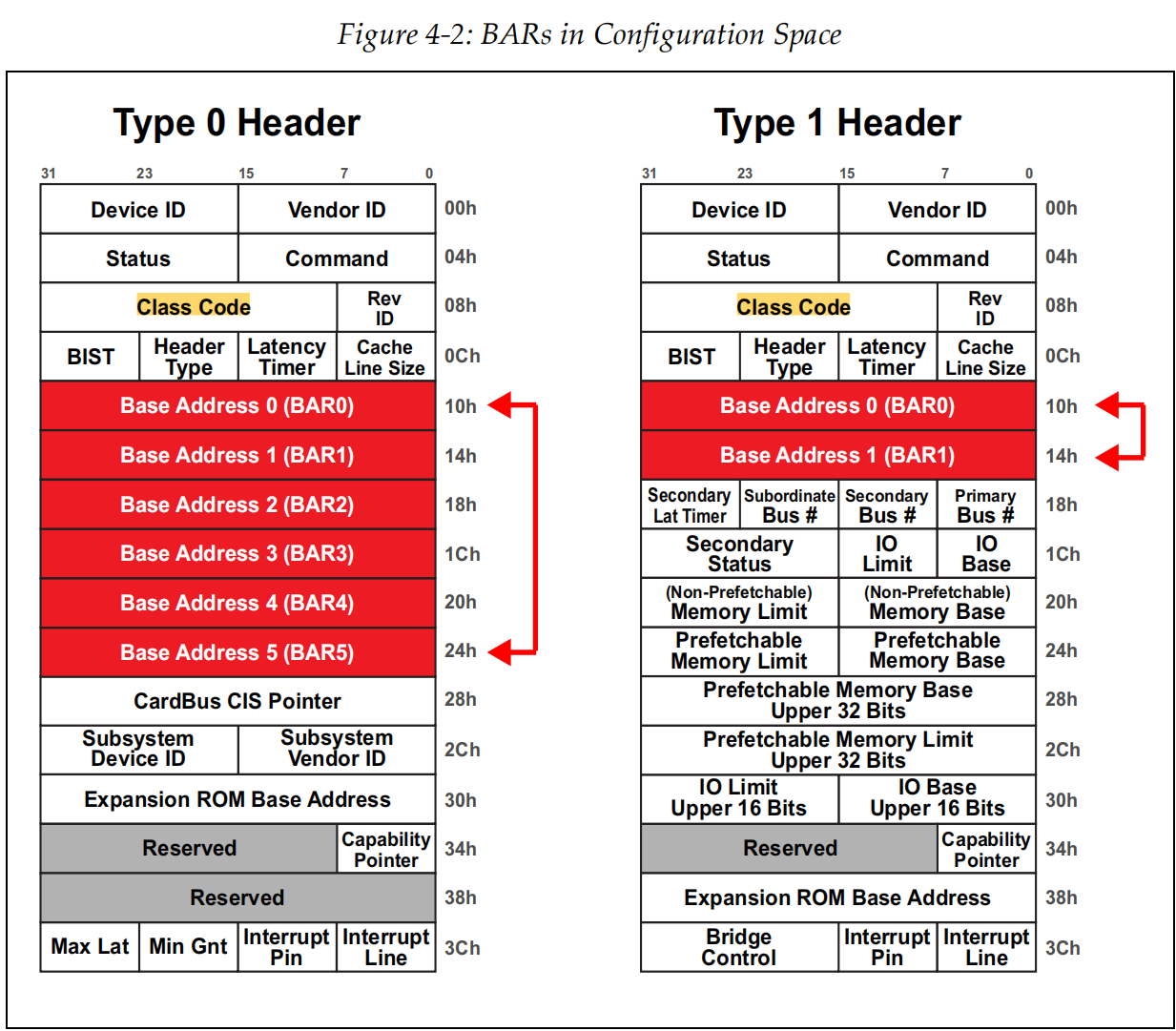

    根据上图可知，type0和type1拥有的bar数量是不一样的，为什么不一样放在后面说，bar在使用上可分为三种，分别是

1、32bit内存地址空间请求

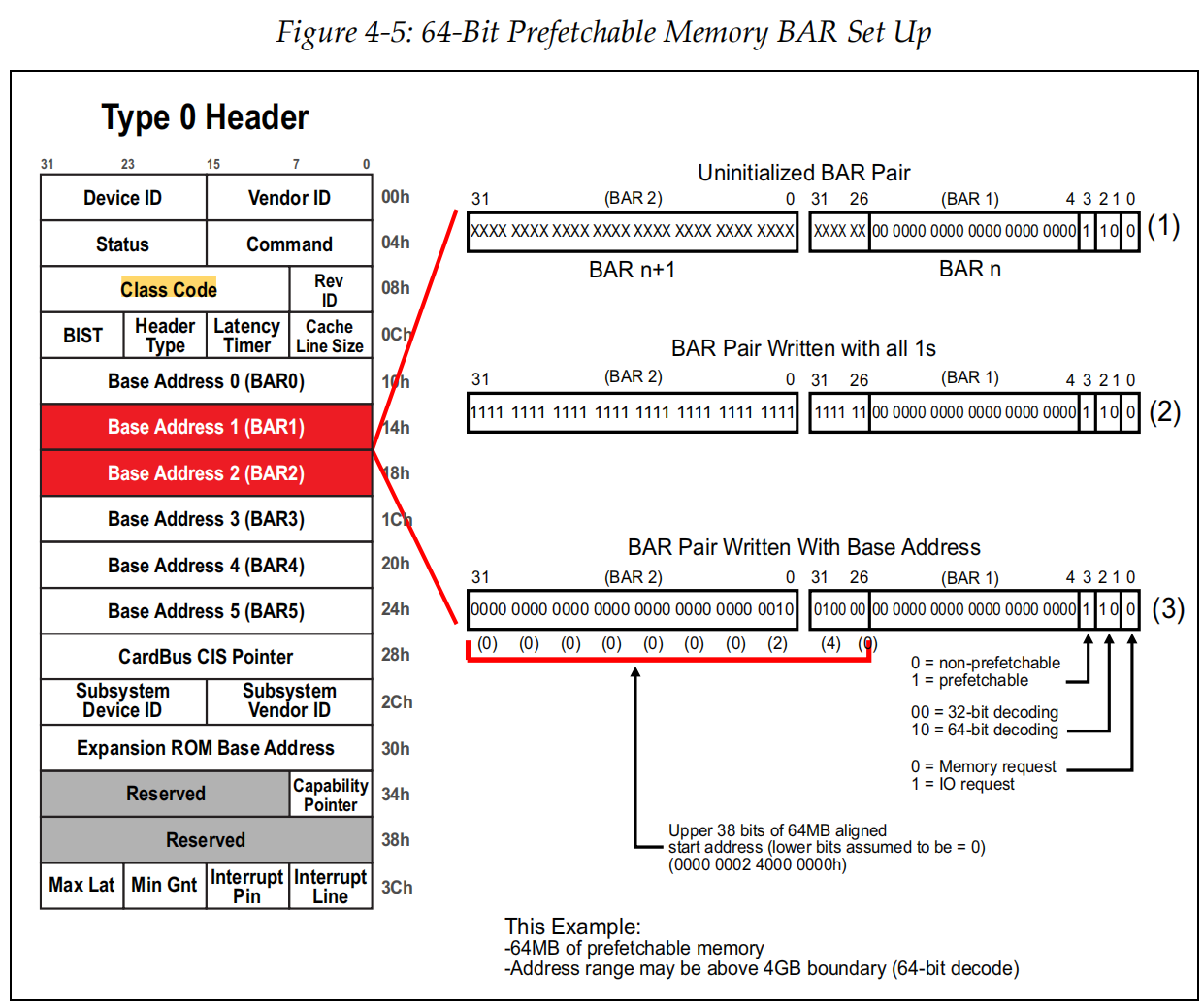

2、64bit内存地址空间请求

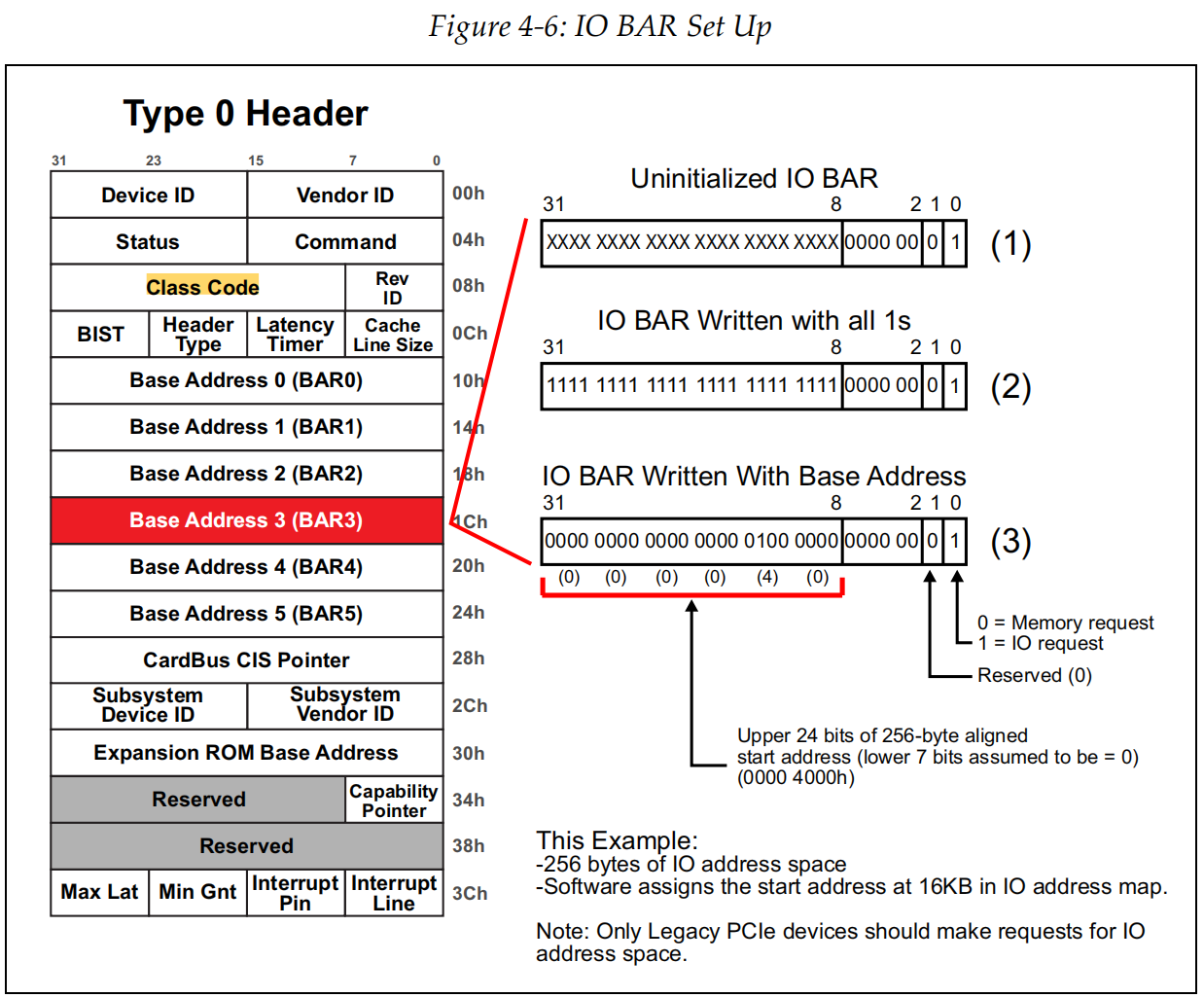

3、IO地址空间请求

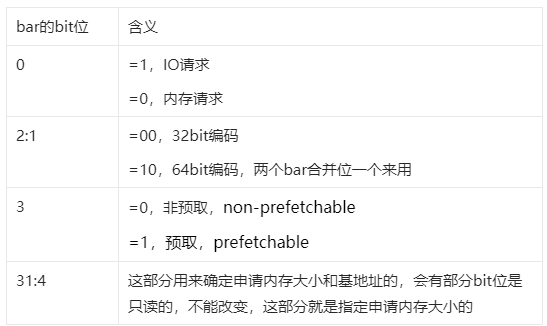

但在配置机制上是一致的，均是分为三个步骤，

    这里提到了预取和非预取，对于PCI来说，预取功能能提升性能，但在PCIE上不是很明显，只不过将此继承了过来，所以可以先忽略，等后面用到了再说了。

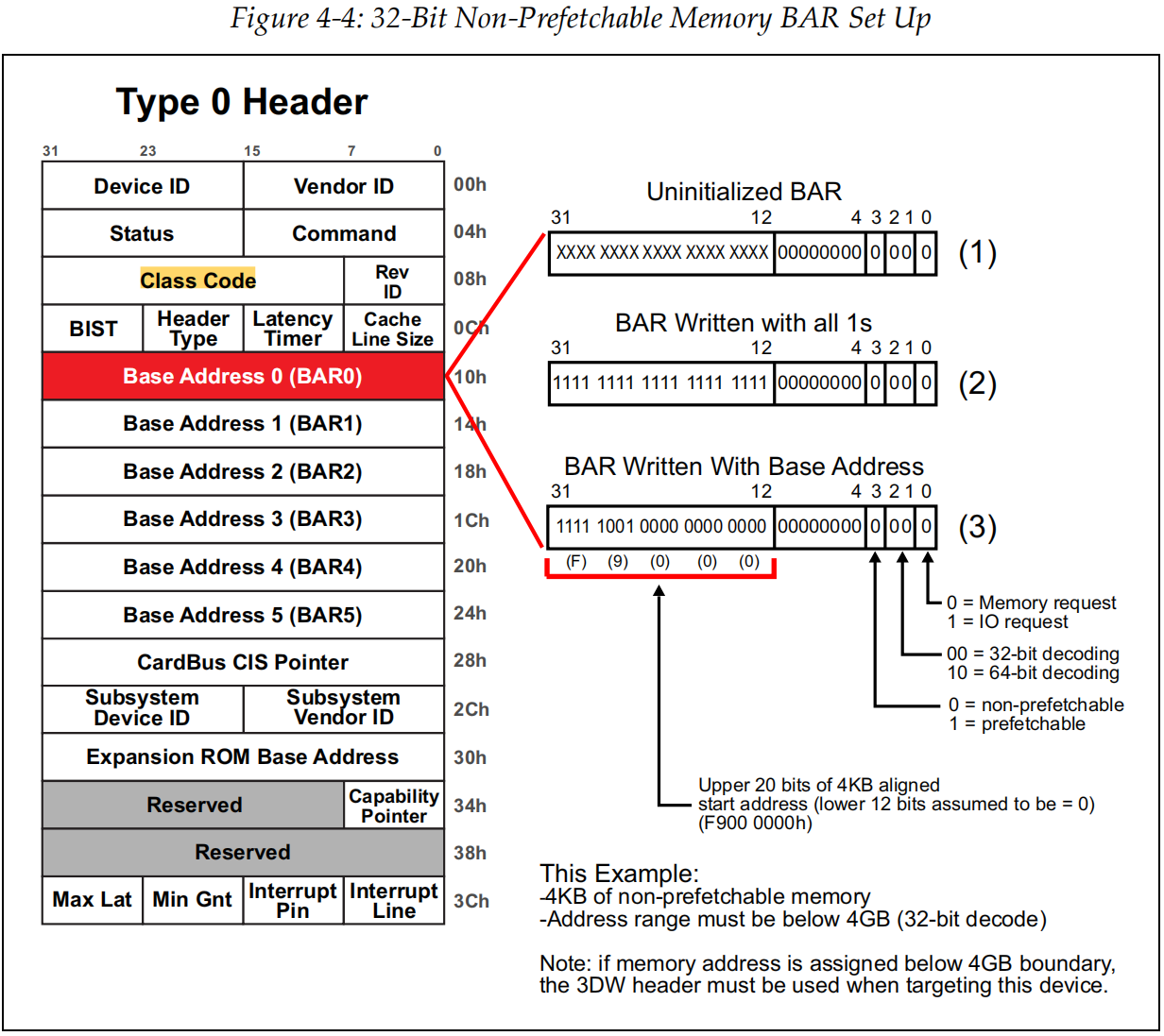

    例如下图的（1）所描述的“Uninitialized bar”，bit0~bit3是固定内容，bit11~bit4的预设0就是表示申请内存大小的，12bit写0表示申请内存空间位4KB，因为2^12=4096嘛，如果bit13也是0，那就表示想要申请8KB的内存空间。

    那么为啥要这样搞呢？主机又是怎么知道的呢？

    首先说，主机是怎么知道的，首先会对bar寄存器各个bit位都写1（0XFFFFFFFF）然后再回读。对于我们这个例子回读内容就是0XFFFFF000，通过bit3~0知道了申请内存空间的属性，又因为bit12是1，所以知道了申请内存大小位4KB。

    随后主机再把内存基地址写入bar寄存器，例如下图的0xF9000000，如此主机就知道了这个设备的对应功能的bar0申请4KB内存。

    最后说，为什么要这样做，在我看来，这样做即实现了我们的目的，也节省了需要的配置字。我们需要告知主机需要多大的空间和属性，可以单独占一个字段，让主机读就行了。但再发TLP包时，主机寻址也需要知道目的地址，这样还需要一个字段。现在将两字段合一的，而且目的还实现了。
