4.1 PCIE的数据链路层是干什么的？

    数据链路层作为中间层级，上衔事务层下接物理层。它的主要职责是为两个组件之间交换事务层数据包（TLP）提供一种可靠的机制，并兼有流量控制、电源管理等功能。

    它关注的是俩个直连设备间的数据交换，至于数据从哪个设备来最终到哪去不关心。要保证的也是两点间的可靠传输。

1 接收从传输事务层传输的TLP，并将其传递给传输物理层

2 接收从物理层接收的TLP，并将其传递给接收事务层

1 为从事务层来的TLP添加序列号和LCRC

2 对从物理层来的TLP进行序列号校验和CRC校验

3 为了实现重传功能开辟一定大小的缓冲区

4 支持Ack、Nak协议来保证TLP的可靠传输

5 可以生成错误日志

6 具备应答超时的重传机制

    跟踪链路状态，链路层也有工作状态，包括有效、无效和复位三个状态，工作状态会告知事务层

1 执行链路管理功能，包括TLP确认、电源管理和流控制信息的交换。

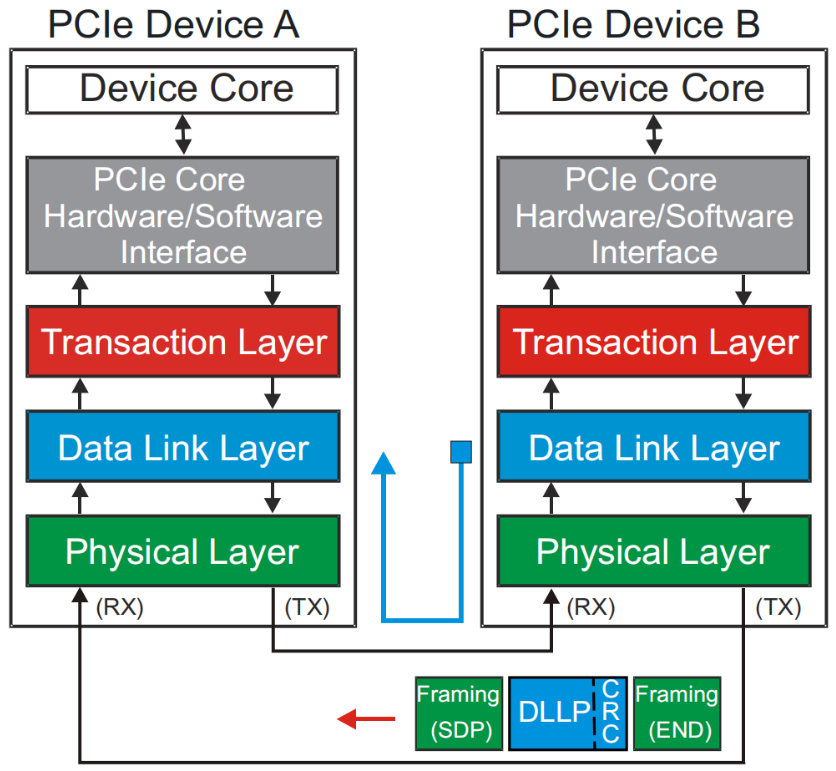

2 需明确，TLP包是从一个组件路由到另一个组件，可能通过一个或多个中间组件。数据链路层数据包DLLP只能在相邻的两个组件间传递。

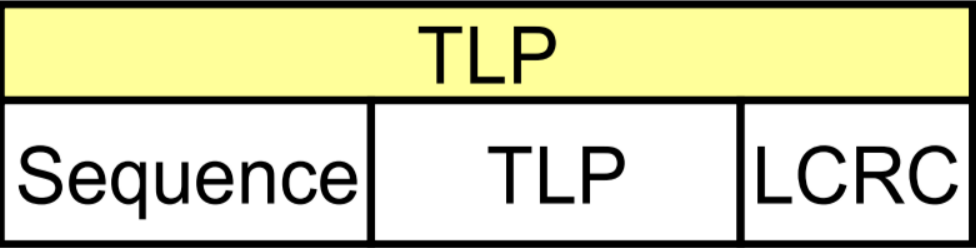

    如下是数据链路层的TLP包，sequence和LCRC是在链路层添加的。

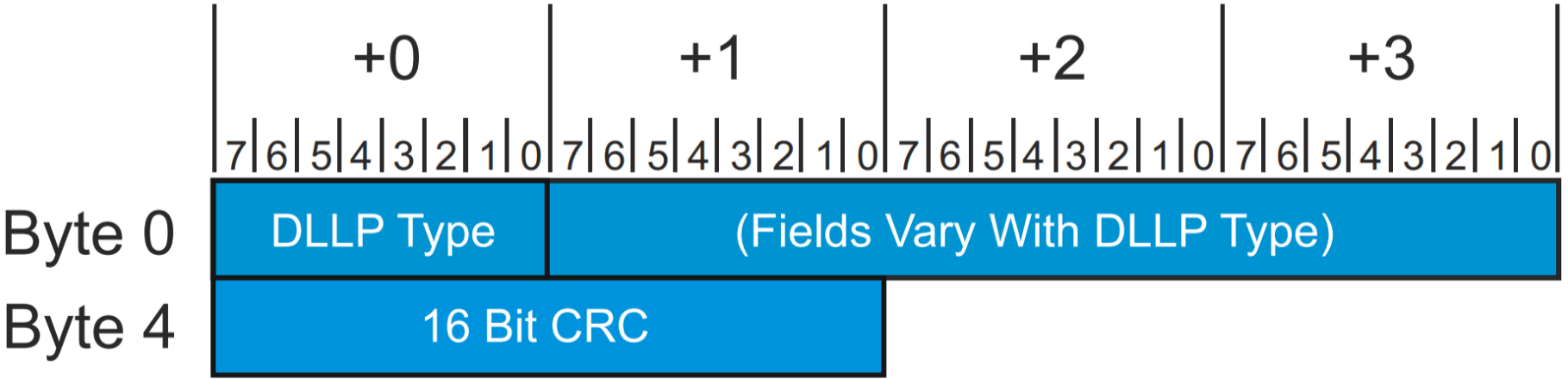

    如下图是数据链路层的DLLP包，其中Type规定包类型，其后的内容随时类型不同而不同。

    数据链路层不是说上电就进入了工作状态，可以干活了。也需拜一拜状态，要瞧一瞧物理层准备好没，告诉一下事务层可以给数据了。

    数据链路层通过数据链路控制和管理状态机（DLCMSM）来跟踪物理层的链路状态。DLCMSM是规范给的缩略词，全称是“Data Link Control and Management State Machine”。数据链路层会根据物理层状态来对本层状态进行迁移，本层状态机的跳转如下图所示：

    物理层报告链路不可操作或未连接到端口，也就是物理链路不可用。在进入DL_Inactive时会重置所有数据链路层状态信息为默认值，丢弃数据链路层重（传）试缓冲区的内容。在DL_Inactive状态时会向事务层和其他数据链路层报告DL_Down状态、丢弃来自事务层和物理层的TLP信息和不生成或接收DLLP

物理层报告链路可操作也就是以建立连接，数据链路层可以初始化默认虚拟通道的流量控制，但不接收TLP包，也不传递DLLP包。

    正常操作模式，数据链路层可以正常的执行数据交互，

    数据链路层从物理层获取当前PCIE链路状态进行状态迁移，在状态迁移的过程也会告知事务层链路的当前状态，链路层给到事务层的状态就俩，如下：

     当前设备还没有与对端设备建立链接，事务层啥也不能干

    底层链路建立好了，初始化好了，可以干活了
