2.4 说一说PCIE事务层的请求数据包

    这里就与PCIE3.0协议的文章结构有所出入了，协议里面介绍完通用帧头就巴拉一堆规则，对于咱们初学者来说很不友好。按我的来，更好理解。

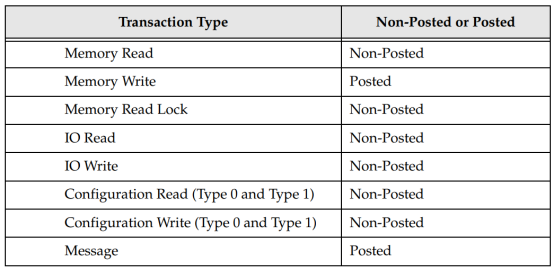

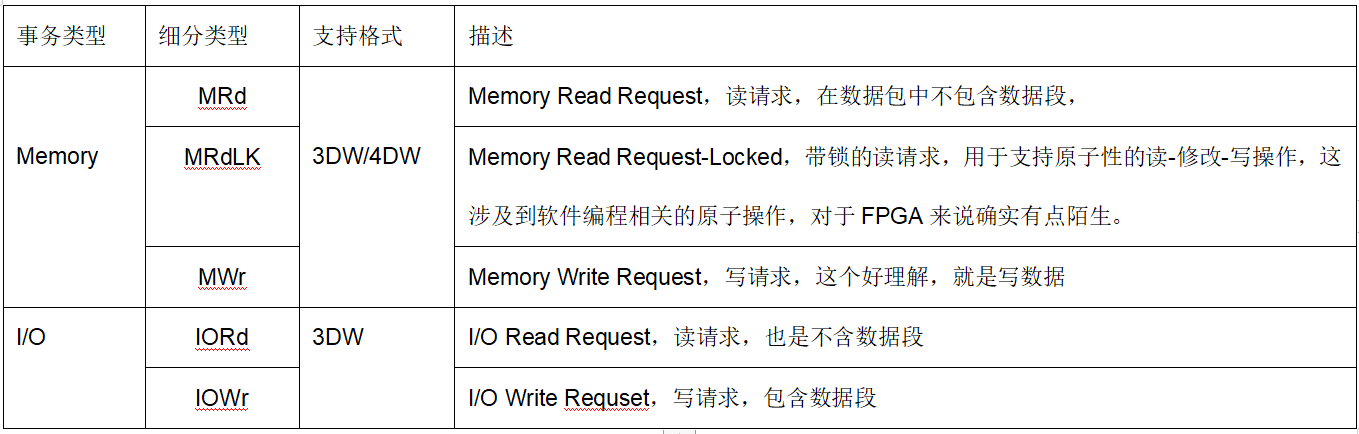

    PCIE协议里面给咱们分好的事务类型，一共8个，如下表所示。这8个事务类型对应5种帧格式，这5种帧格式有两种比较一致，所以又可以分为四大类，分别是请求包、完成包、配置包和消息包。这部分对应pcie3.0的2.2.7到2.2.９，并在此基础上进行了扩展。

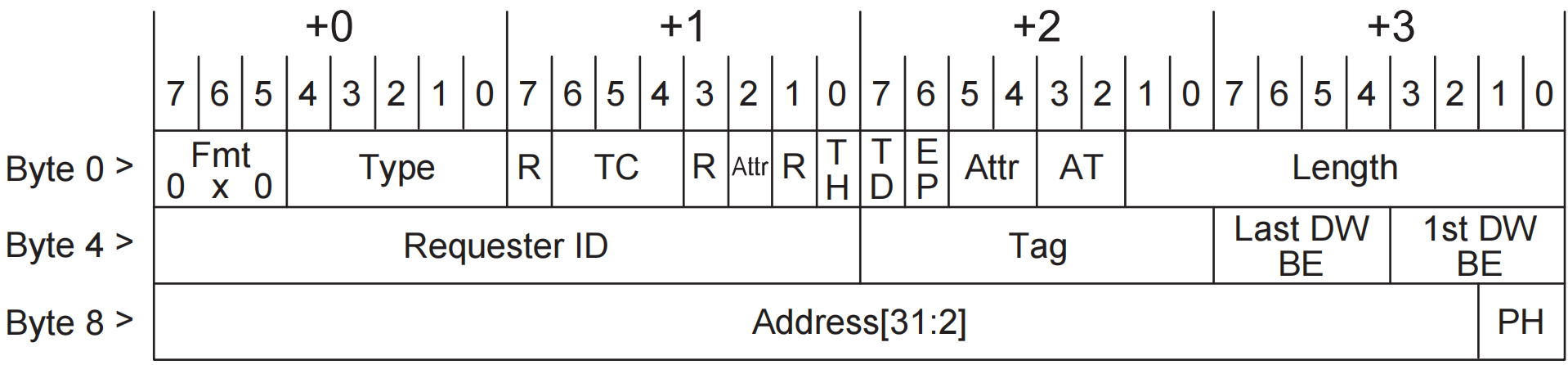

    Length对于读请求和写请求有着不一样的含义。对于读请求，TLP包中不包含Payload字段，Length表示从目标设备读取的数据长度。对于写请求，则表示当前数据包中payload的实际长度。

    Length的最小单位是DW，取值范围是0到1023，如果是0，表示数据长度为1024个DW。

    读写类型由通用帧里面的“Fmt”和“type”决定，要读多长和写多长由length决定。协议里面给出了另外一种场景，就是“Zero-Length”，也就是读请求我可以请求0DW，而这样做的目的是为了实现都刷新等操作，现方式是将Length置1，且“Last DW BE”和“First DW BE”均为0。

    “Requester ID”的15bit包括生成报文的总线号（8bit ，Bus Number）、设备号（5bit，Device Number）和功能号（3bit，Function），但对于存储器写请求的TLP，“Requester ID”并不是必须的，因为目标设备并不需要对接收数据进行应答。但对于存储器的读请求、I/O和配置读写请求则必须该字段。

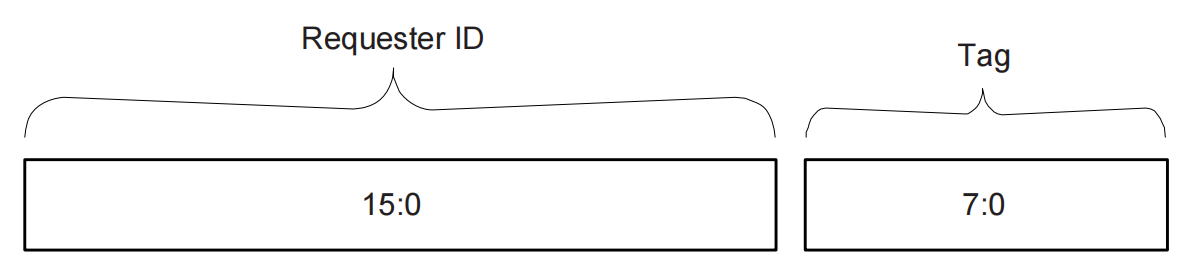

    存储器、I/O读请求TLP中含有Requester ID和Tag字段，合称为“Transaction ID”，格式如下所示，主要是用于请求TLP的目标设备用于返回确定完成数据包的返回地址。Tag用来标识Requester ID相同的同类不同类型的数据包。对于PCIE总线，所有的Non-Posted数据请求都需要完成报文作为应答，才能结束一次完整的数据传递。一个源设备发出请求若没有收到完成数据包就会保存“Transaction ID”不能再被使用，这里主要的区别就在于Tag字段，Tag决定了发送端能够暂存多少个同类型的TLP。

    I/O 读写请求与存储器读写请求TLP格式基本类似，但也有些方面的限定，包括：

1、只能是32位地址模式和基于地址的路由方式，

2、只能使用NON-Posted方式进行传递，这也是为了兼容PCI，在以后的协议几乎要取消I/O 读写请求了

3、TC必须为0

4、Attr的低两位必须为0

5、AT必须为0

6、Length必须为1

7、Last DW必须为0。

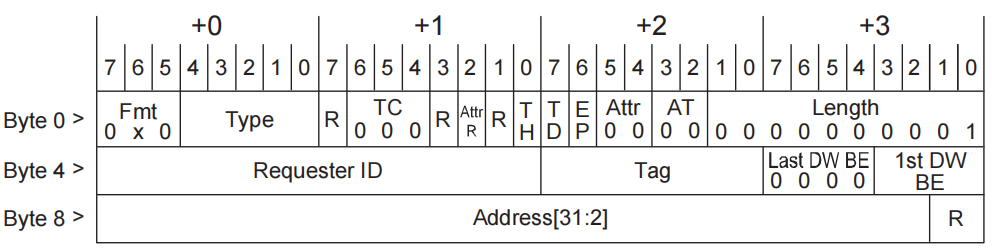

如下图所示。
