2.8PCIE事务层的两种传输方式

内容简介

2024-01-21

这篇文章很短，只有全文共557字，主要是介绍PCIE不同事务类型的传输方式，也是第二章节的最后一篇，明天就是第三章了，开始介绍PCIE的配置和路由相关内容。

正如前文所述，数据交换是基于请求与完成（响应）的机制，分为Non-Posted和Posted两种模式。

Posted有邮寄、传递的意思，我理解就好像送信一般，就是一站一站的中转。Posted的概念要早于PCIE，最初规定Posted总线事务的源设备向目标设备传递数据时，仅需把数据送到PCI桥就不用管了，由PCI桥接管往下传递。这样做的目的是缓解PCI总线的拥塞问题。Non-Posted模式则与之相反，当数据传递到目标设备后，目标设备需要返回完成信号。

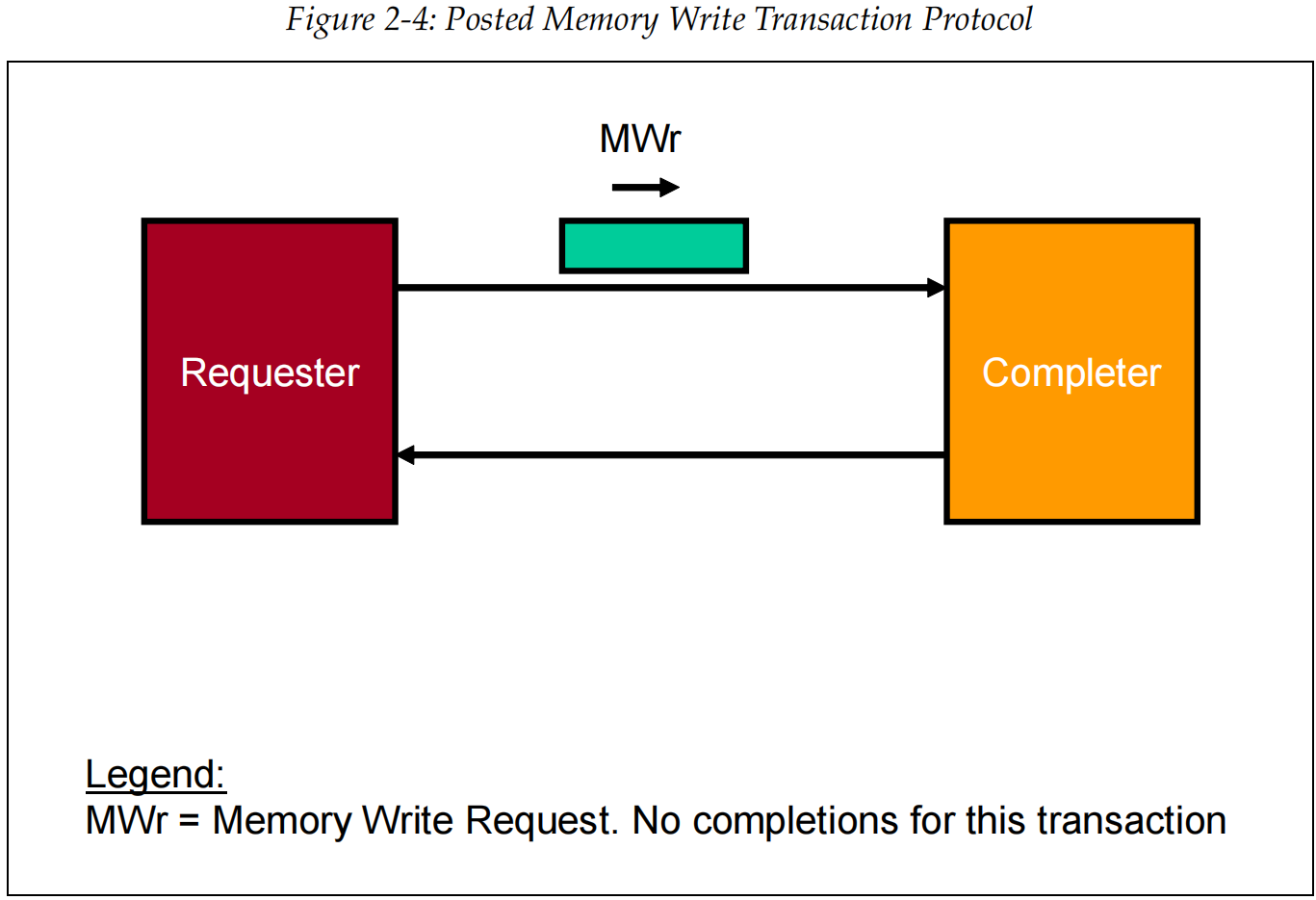

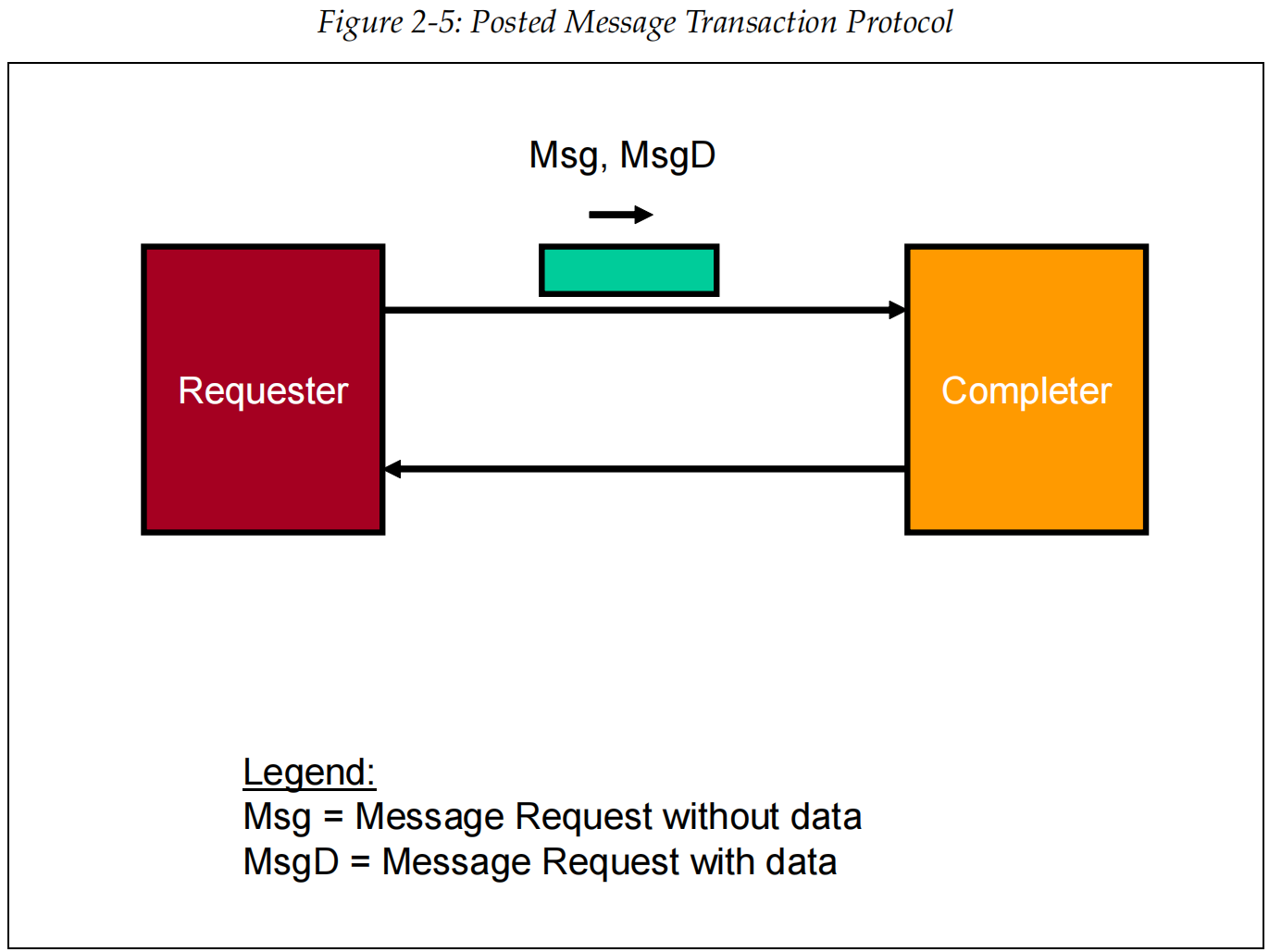

总的来说，Non-Posted模式即请求端（requester transmits）发送完一包数据到目标设备（completer），目标设备要返回一包数据到请求设备，告知其接收情况。Posted模式则不需要目标设备返回TLP数据包，但在链路层有相关的应答机制用于维护链路传输，如下是不同事物类型的传输机制。如下图是不同事务的传输方式的汇总。

下面这张图是所有的细分数据类型的汇总，已经多次出场了。作为第二章的最后一节内容，还是叨叨一句，PCIE的传输方式就是根据需要组成不同的帧类型，然后发送出去，再根据需要判断是不是需要完成数据包。只不过人家做通用，要兼容PCI，优势基于X86架构，所以复杂了。

1

Non-Posted事物类型

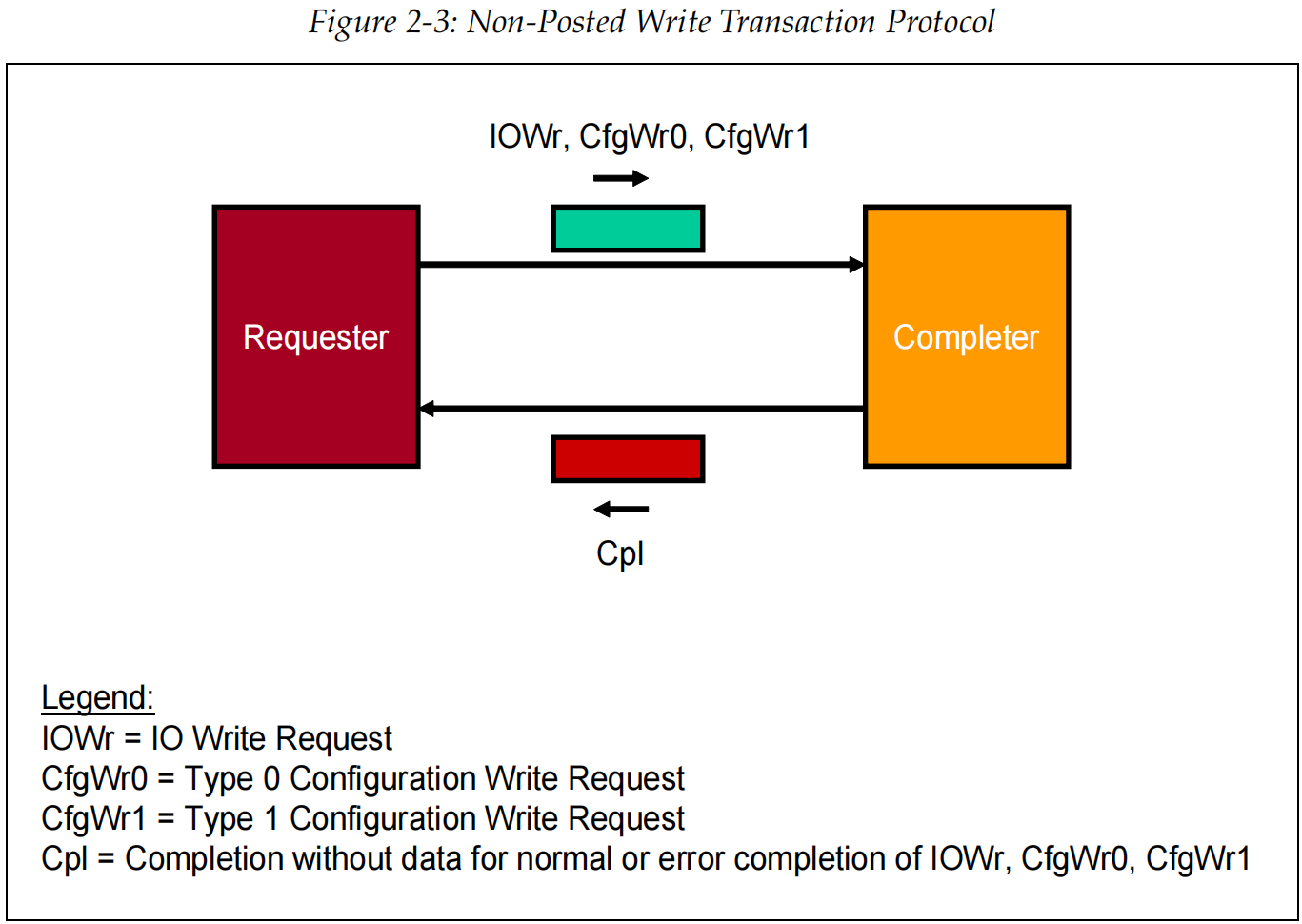

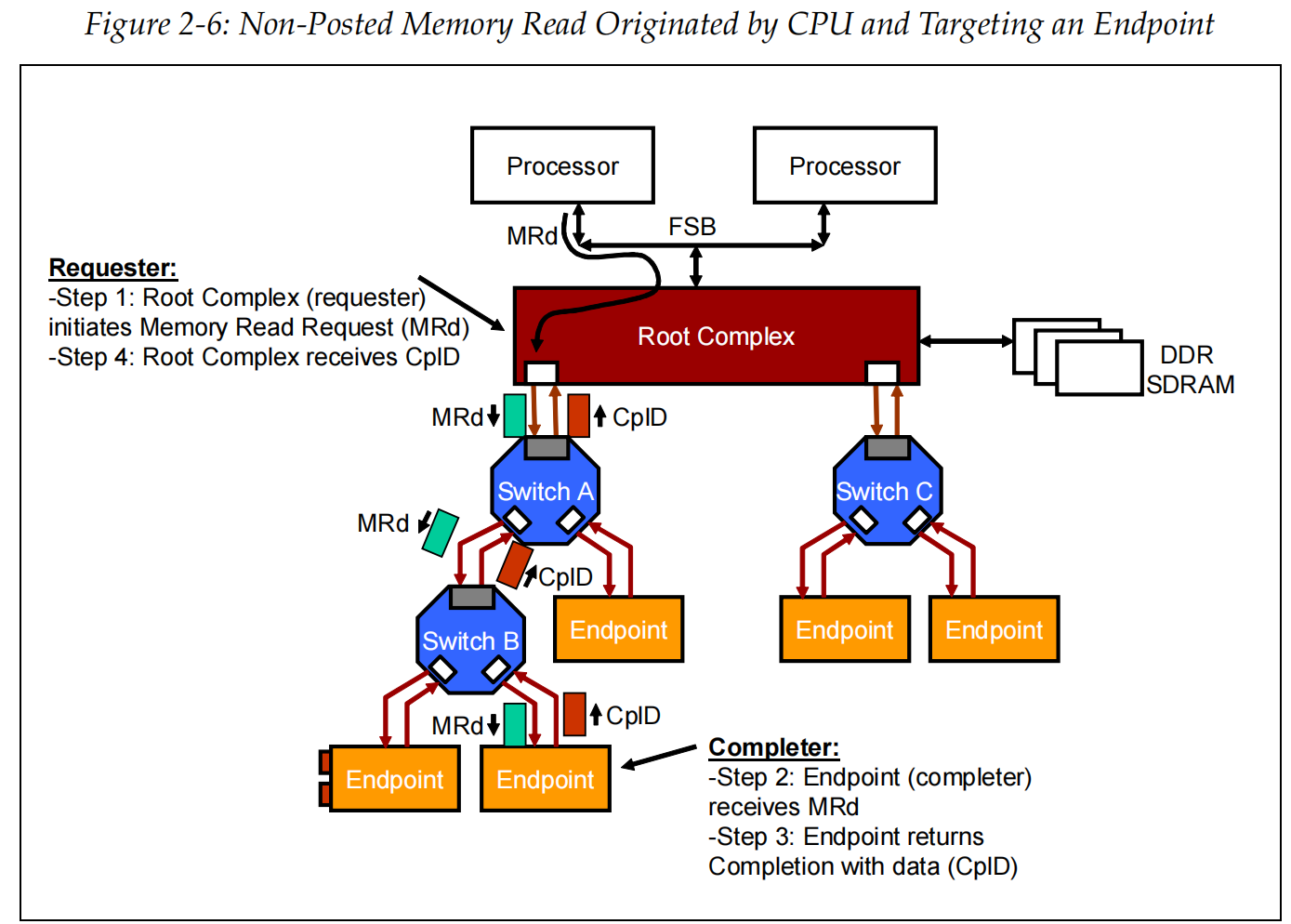

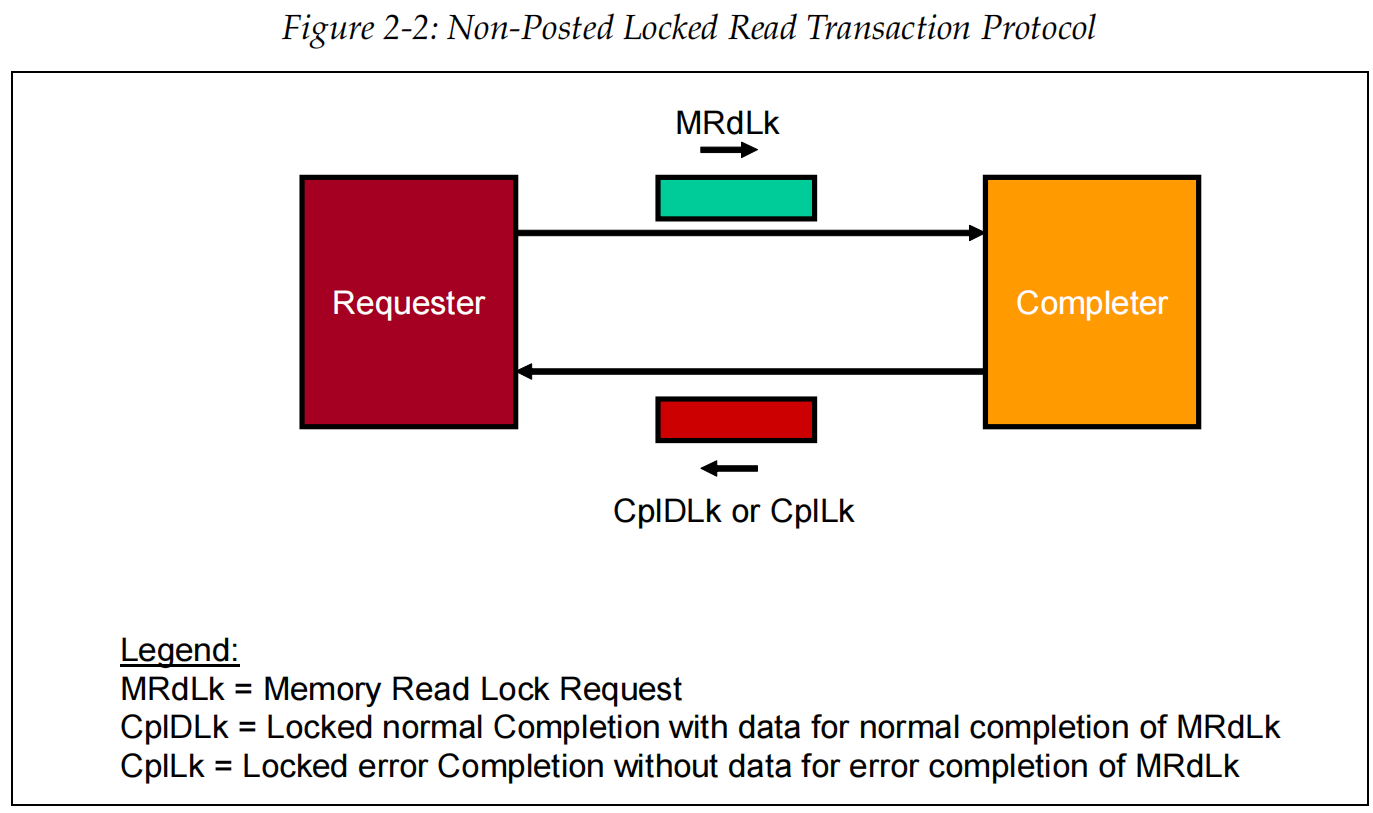

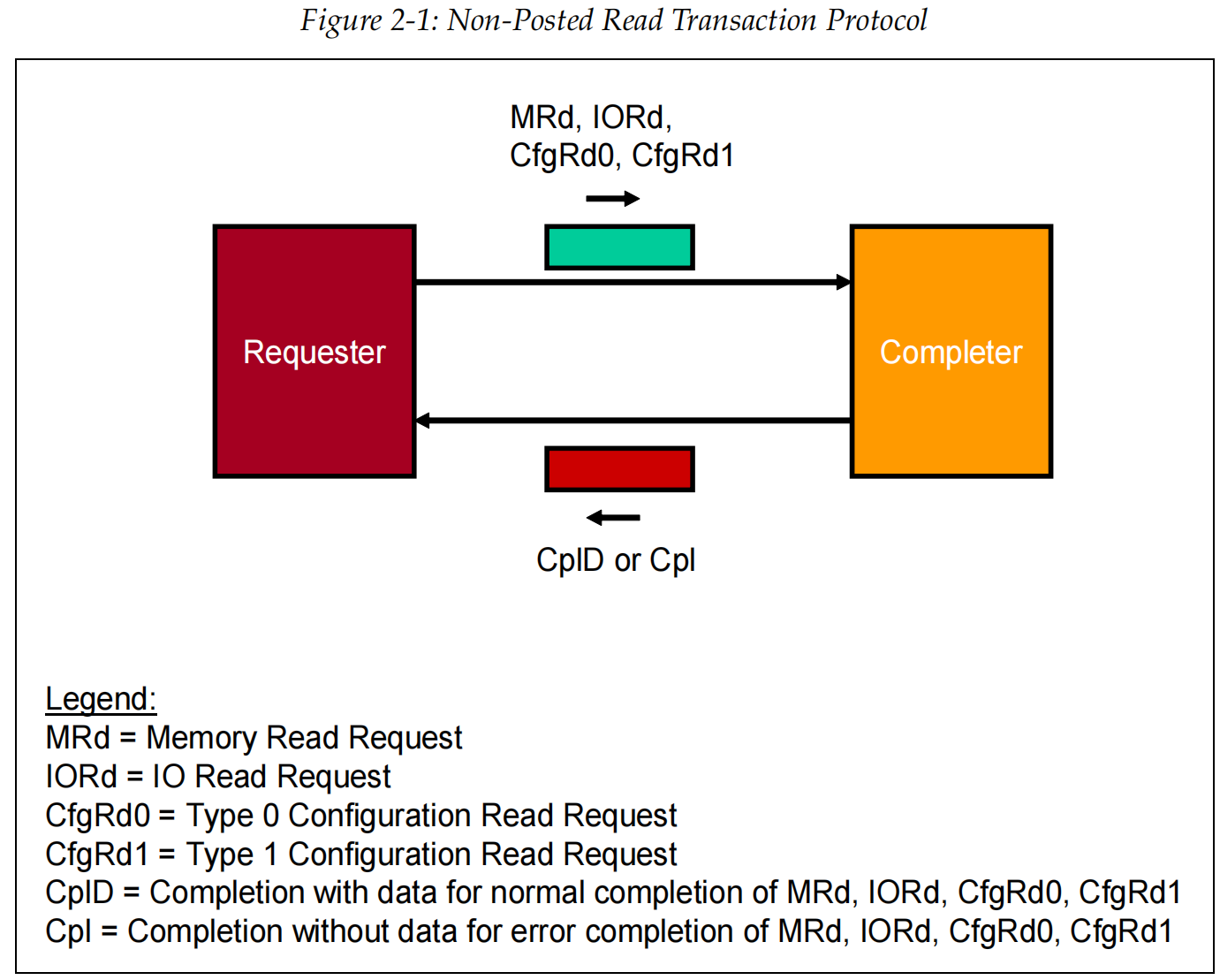

如上表，Non-Posted模式有可分为两类，第一类是读事物，即MRd、MRdLk、IORd、CfgRd0/1，第二类是写事物，即IOWr、CfgWr01。首先看第一类读事物，如下图所示。这些图片均来自《pci express system architecture_200page》，有感兴趣的朋友可以点击公众号的【资料下载】获取。
