区域时钟-BUFH、BUFMR及BUFH

Regional Clock Buffer—BUFR

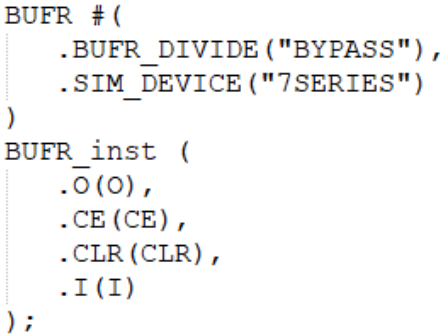

这是7系列中可用的另一个区域时钟缓冲器，位置就在BUFIO旁边，支持的驱动源于BUFIO一致，但它可用连接到BUFG和CMT，进而引入逻辑中去。如下图是BUFR的原语“BUFR_DIVIDE”是确定输出时钟分频比的，可用是1到8，如果选择“BYPASS”则不分频。“O”是时钟输出，CE是异步的输出时钟使能端口，在“BYPASS”模式下不能用，“CLR”分频逻辑异步清零，并将输出设置为低电平，不能在旁路模式下使用。

Regional Clock Buffer—BUFMR/BUFMRCE

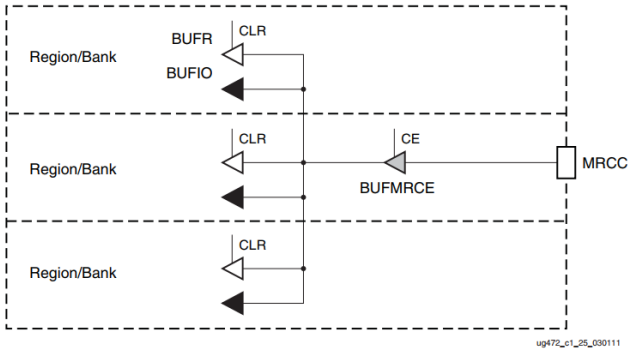

BUFMR也是区域时钟，每个I/O bank都有两个，可由MRCC、GT的CLK驱动，它可以驱动本BANK和上下相邻BANK的BUFIO和BUFR，起到了扩展连接的作用。

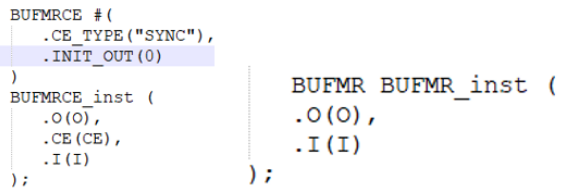

如下图是BUFMR的原语，其中“INIT_OUT”是初始化BUFMRCE输出指定的值，“CE_TYPE”是设置CE与时钟的关系，是同步“SYNC”还是异步“ASYNC”。

水平时钟缓冲器——BUFH

BUFH（Horizontal Clock Buffer）水平时钟缓冲器也是个区域时钟，每个BANK有12个BUFH，用来驱动本BANK的各种资源，BUFH相比较BUFG抖动和功耗都更低。BUFH可以由MMRC、SRCC、MMCM的CLKOUT0到3、CLKFBOUT、和来自同一时钟域（同一bank）和上下相邻BANK的BUFMR，输出时钟可以连接到CMT、BUFG和逻辑资源。如下图是BUFH的两个原语，一个不带CE一个带CE的，与BUFMR差不多，就不在赘述了。
