管理接口状态机分析（三）
1. （RESET_MAC_RX）对核操作
对地址(0x404)写入32'h90000000;//bit 28:Receiver Enable **** bit31:rest
2. （RESET_MAC_TX）对核操作
对地址(0x408)写入32'h90000000;//bit 28:Receiver Enable **** bit31:rest
3. （CNFG_MDIO）对核操作
配置管理寄存器，对地址（500）写入“68”。使能MDIO及配置其速率。
4. （CNFG_FLOW）
配置管理寄存器，对地址（40C）写入“0”。这是流控制配置字。
5. （CNFG_FILTER）
“design_on_board”是个标志位，由（4）来决定的，如果没有管理接口则为0
这里我们设置为1，故将核心设置为混杂模式。对地址“708”写入1

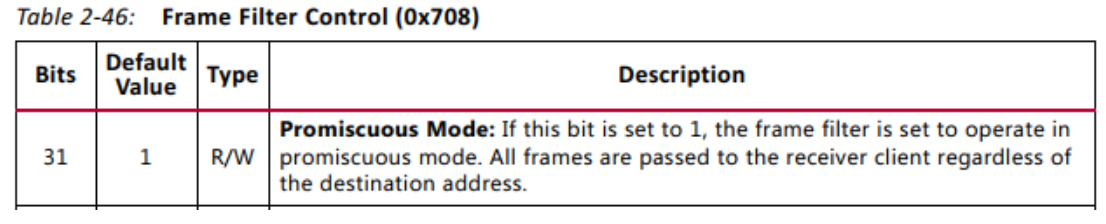

混杂模式：如果此位设置为1，则帧过滤器将设置为混杂模式。无论目标地址如何，所有帧都将传递到接收方客户端。
6. （CNFG_FRM_FILTER_1）
配置管理寄存器，对地址（701）写入“32'h040302DA”。
7. （CNFG_FRM_FILTER_MASK_1）
配置管理寄存器，对地址（750）写入“32' hFFFFFFFF“。帧过滤器掩码值
8. （CNFG_FRM_FILTER_2）
配置管理寄存器，对地址（714）写入“32' h025A0605 “。帧过滤器相关
9. （CNFG_FRM_FILTER_MASK_2）
配置管理寄存器，对地址（754）写入“32' hFFFFFFFF“。帧过滤器相关
10. （CNFG_FRM_FILTER_3）
配置管理寄存器，对地址（758）写入“32'h06050403“。帧过滤器相关
11. （CNFG_FRM_FILTER_MASK_3）
配置管理寄存器，对地址（750）写入“32' hFFFFFFFF“。帧过滤器相关
12. （CHECK_SPEED）
如果收到“update_speed_reg”信号后进入“（2）UPDATE_SPEED”状态更新以太网速率。
“serial_command”这个先不考虑，大致流程是搞懂了
通过管理接口访问MDIO接口完全是寄存器映射。表2-37显示了MDIO寄存器列表。有关详细信息，请参阅MDIO接口。仅当使用可选MDIO接口生成内核时，这些寄存器才可用。
表4.1 MDIO配置寄存器释义
映射地址为0x500，设定 | |||
位 | 默认值 | 类型 | 描述 |
31:7 | N/A | Ro | 保留 |
6 | 0 | R/W | MDIO启用： 此位为1时，MDIO接口可用于访问连接的PHY设备。 该位为0时，MDIO接口被禁用，MDIO信号保持无效。 只有将Clock Divide设置为非零值时，才允许写入该位。 |
5:0 | 0 | R/W | 这个是配置mdc频率的，规范要求mdc频率不能大于2.5M，为了防止超出规范，Clock Divide值默认为0，也就不启用。 例如例子，s_axi_aclk=100M，Clock Divide为24，mdc = 2M
|
映射地址为0x504，Mido的控制字 | |||
位 | 默认值 | 类型 | 描述 |
31:29 | N/A | Ro | 保留 |
28:24 | 0 | R/W | TX_PHYAD：这可以控制正在访问的PHY地址。 |
23:21 | N/A | Ro | 保留 |
20:16 | 0 | R/W | TX_REGAD:它控制被访问的寄存器地址。 |
15:14 | 0 | R/W | TX_OP：该字段控制写入1以启动时执行的访问类型。 01写访问 10读访问 |
13:12 | N/A | Ro | 保留 |
11 | 0 | WO | 启动：向此位写入1将启动MDIO传输 |
10:8 | N/A | Ro | 保留 |
7 | 0 | RO | MDIO就绪：设置后，MDIO已启用并准备好进行新传输。这也用于识别先前的事务何时完成（例如，读取数据有效）。 |
6:0 | N/A | Ro | 保留 |
映射地址为0x508，Mido的写数据 | |||
31:16 | N/A | Ro | 保留 |
15:0 | 0 | R/W | 写数据 |
映射地址为0x50C，Mido的读数据 | |||
31:17 | N/A | RO | 保留 |
16 | 0 | RO | MDIO Ready：这是MDIO控制字的位[7]的副本 |
15:0 | 0 | RO | 读数据 |
映射地址为0x410，MAC波特率的配置 | |||
31:30 | 10 | R/W | MAC的速率配置 00:10Mb/s 01:100Mb/s 10:1Gb/s 当为1Gb/s或2.5Gb/s的速度支持生成TEMAC解决方案时，位[31:30]被硬编码为值10。 当生成TEMAC解决方案以支持10Mb/s和100Mb/s的速度时，位[31:30]仅接受值00来配置10Mb/s的操作，或者接受01来配置100Mb/s的操作 操作。 |
29:0 | N/A | RO | 读数据 |
