IP核的配置（一）

对于该核的配置相对来说还是比较简单的，如下：

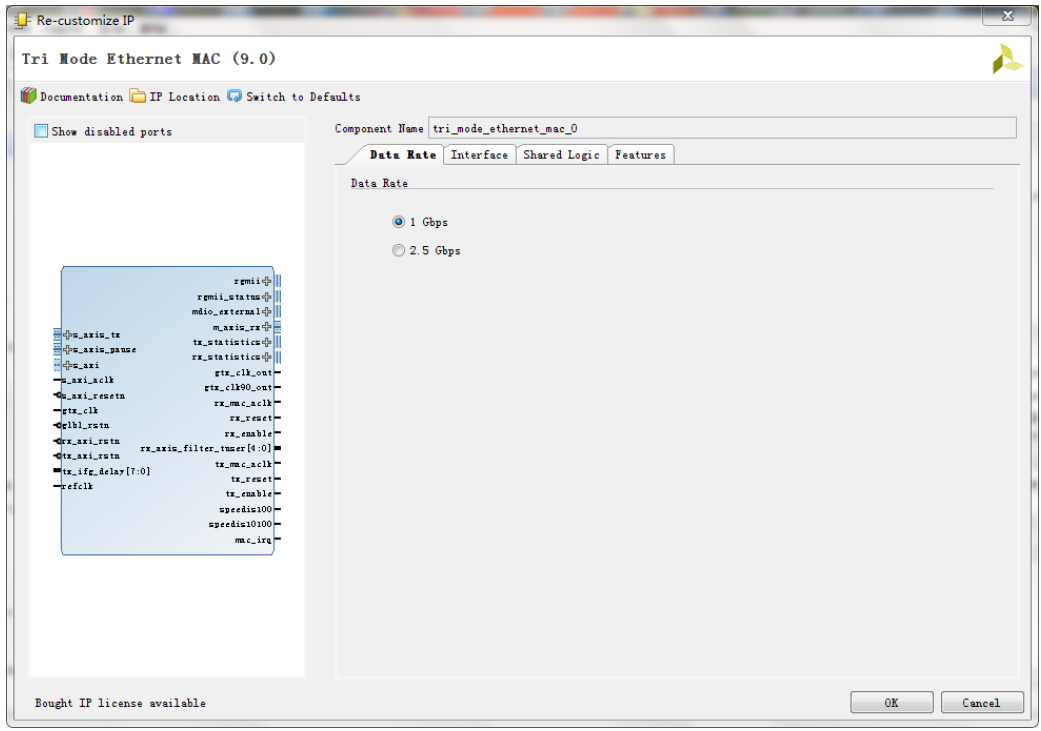

1、data Rate


设置最大的通讯速率，1Gb/s支持高达1Gb/s的以太网速度。支持四种类型的物理接口，即GMII，MII，RGMII和内部接口均可用。2.5 Gb / s 指的是以太网速度设置为2.5Gb/s。物理接口设置为“内部”，所有其他类型均被禁用。所有默认即可

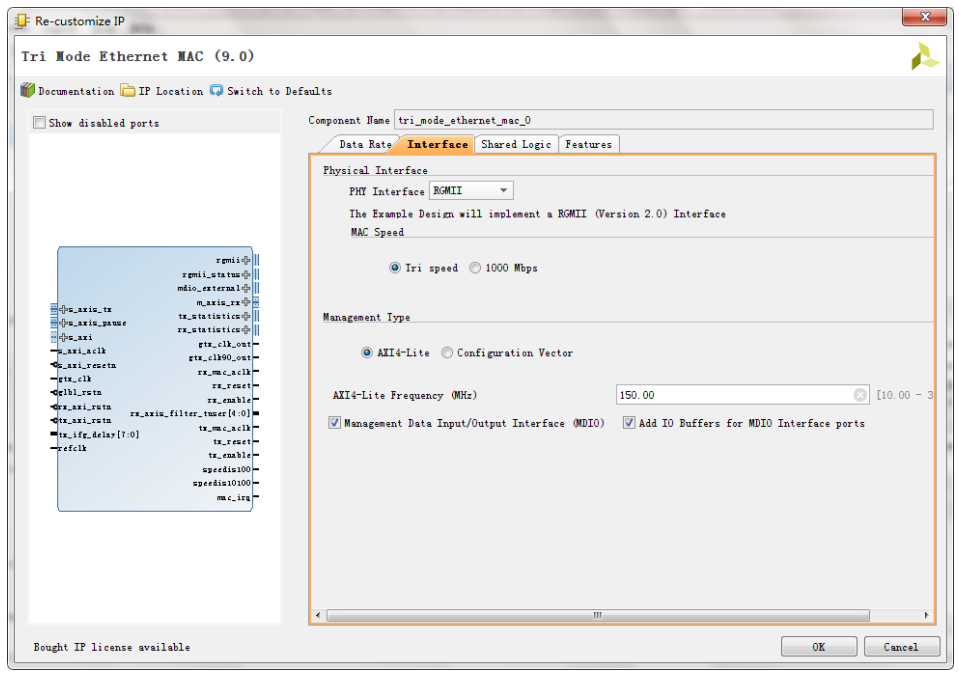

2、Interface


物理接口：

主要配置与MAC接口的类型，该核四种物理接口类型，均有IEEE802.3规范定义

（1）GMII可以支持以太网以10 Mb/s，100 Mb / s和1Gb/s的速度运行;

（2）MII可以支持以10 Mb/s和100 Mb / s的速度运行以太网;

（3）RGMII是GMII的双倍数据速率模式，也就是双沿采样，支持以太网以10Mb/s，100Mb/s和1Gb/s的速度运行。

（4）Internal是生成内核时，没有物理接口可用于连接到内部PHY，例如以太网1G / 2.5G PCS / PMA或SGMII LogiCORE。物理接口的选择决定了随核心提供的示例设计的内容，其中HDL中描述了外部GMII，MII或RGMII。RGMII，GMII或内部之间的核心HDL不变。如果选择了MII，则物理接口数据路径将减少为4位。默认为使用GMII。当我们选择2.5G时就是这种模式。

MAC Speed

TEMAC解决方案可支持2.5Gb/s和1Gb/s速度运行，10Mb/s和100Mb/s速度运行以及全三速运行（10Mb/s，100Mb/s和1Gb/s速度能力）。可用于速度支持选择的选择取决于所选的物理接口：

l 当MAC数据速率设置为2.5 Gb / s时，仅内部模式可用。

l 如果MAC数据速率设置为1 Gb / s，并且选择了GMII，RGMII或Internal，则可以选择三速操作和1 Gb / s操作。

l 若MAC数据速率设置为1Gb/s并且选择了MII，则仅10Mb/s和100Mb/s的操作可用。

Management Type（管理类型）

选择“ AXI4-Lite”选项以包括用于TEMAC配置的可选管理接口。如果未选择此选项，则会使用替换配置向量生成核心。如果未选择AXI4-Lite管理界面，则AVB选项不可用。默认设置是选择AXI4-Lite管理接口。

启用管理接口后，选择“管理数据输入/输出接口（MDIO）”选项以包括可选的MDIO接口。如果未选择此选项，则生成的内核不具有管理物理层中的对象所需的MDIO逻辑。

如果启用了MDIO，请选择“为MDIO接口端口添加IO缓冲区”选项以为MDIO接口端口插入I / O缓冲区。这将创建双向I / O总线mdio，并为mdc插入输出缓冲区。如果未选择此选项，则将使用mdio_i，mdio_o和mdio_t端口生成内核。

AXI4-Lite Frequency （AXI4-Lite频率）

这指定了AXI4-Lite接口的频率（以MHz为单位）。它用于提供综合的默认值，并且会根据系统中的连接性进行覆盖。
