管理接口状态机分析（二）

该模块的具体执行步骤：

1. （STARTUP）启动状态机，配置MIDO时钟，对核操作

输入的复位信号“s_axi_resetn”是低电平复位，在本模块首先做了取反操作。

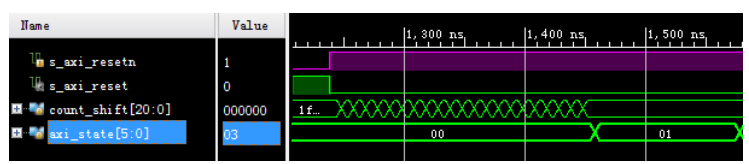

在复位结束后延时21个时钟周期启动状态机，并对配置MDIO寄存器（0x500）写入0x58对核支持的MIDO进行配置。配置为2M。

2. （UPDATE_SPEED）配置以太网速率，对核操作

对寄存器地址“17'h410”写入“{speed, 30'h0}”，

3. （MDIO_RD）读MDIO，对PHY操作

读寄存器地址1的内容，具体内容可见88E111数据手册的131页介绍。

4. （MDIO_POLL_CHECK）对读PHY数据进行检查

a) 如果均是1，则认为没有管理接口，直接开始对MAC进行复位操作

b) 否则认为有MIDO管理接口，进行对相应配置

我们这里认为是有管理接口的

5. （MDIO_1G）写MIDO寄存器，对PHY的管理接口操作

写MDIO地址9的地址空间，具体内容可见88E111数据手册的155页介绍，是对1000M全半双工的配置。

其中，bit9 = 1表示1000M全双工

6. （MDIO_10_100）写MIDO寄存器，对PHY的管理接口操作

由于PHY芯片的MIDO管理接口的寄存器堆网口速率的配置是在不同地址，对于FPGA用一个2bit的speed即可配置三种速率（00=10Mb/s，01=100Mb/s，10 =1Gb/s）。但对于MIDO则需要写两个地址的寄存器。

又由于事先并不知“speed”的值，或者说不对该值进行判断。故还需要对配置10M或100M的寄存器写值，当然写入的值是与写入1000M的内容是互斥的，并不会混淆。

写MDIO的PAGE0的地址4的地址空间，具体内容可见88E111数据手册的137页介绍，是对10M、100M全半双工的配置。

7. （MDIO_PAGE2）换页，写MIDO寄存器，对PHY的管理接口操作

8. （MDIO_DELAY_RD）换页，读MIDO寄存器，对PHY的管理接口操作

写MDIO地址15的地址空间，具体内容可见88E111数据手册的158页介绍，

9. （MDIO_DELAY_RD）换页，读MIDO寄存器，对PHY的管理接口操作

10. （MDIO_DELAY_RD_POLL）

锁存读出的数据，为下一周期的写做准备。

11. （MDIO_DELAY）

没看懂

12. （MDIO_RESTART）写MIDO寄存器，对PHY的管理接口操作

这个模块可以选择回环模式，通过“phy_loopback”来设置，目前先不考虑

对MIDO的地址0写数据，数据内容跳过

13. （MDIO_STATS）读MIDO寄存器，对PHY的管理接口操作

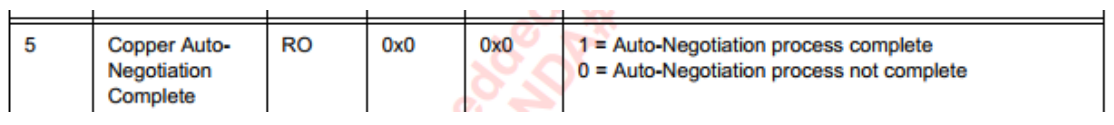

读寄存器地址1的内容，用来得到自动协商完成的信号

14. （MDIO_STATS_POLL_CHECK）读MIDO寄存器，对PHY的管理接口操作

如果自动协商操作完成则进入下一个状态，否则等待
