IP核的配置（二）

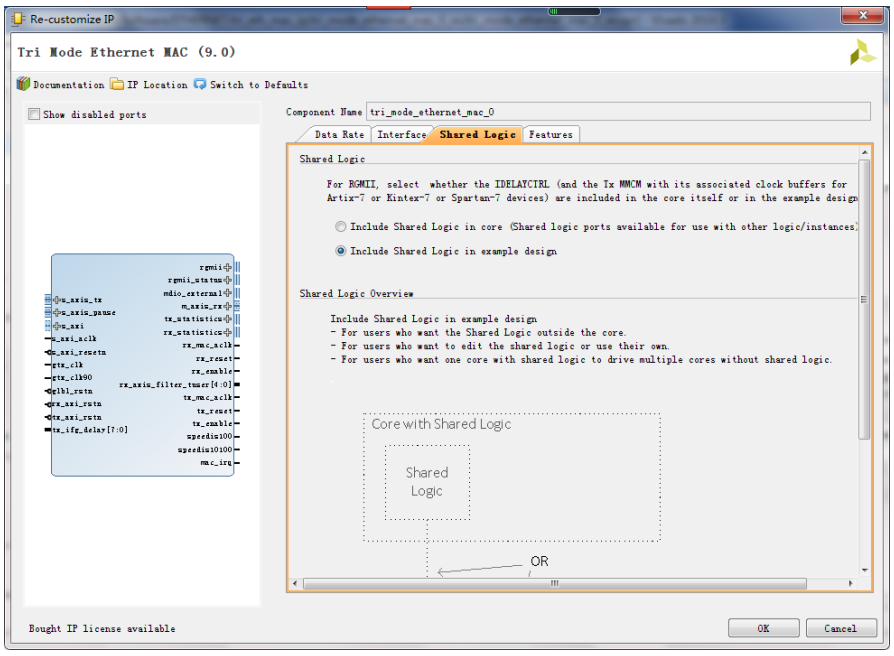

3、Shared Logic

没啥可说的

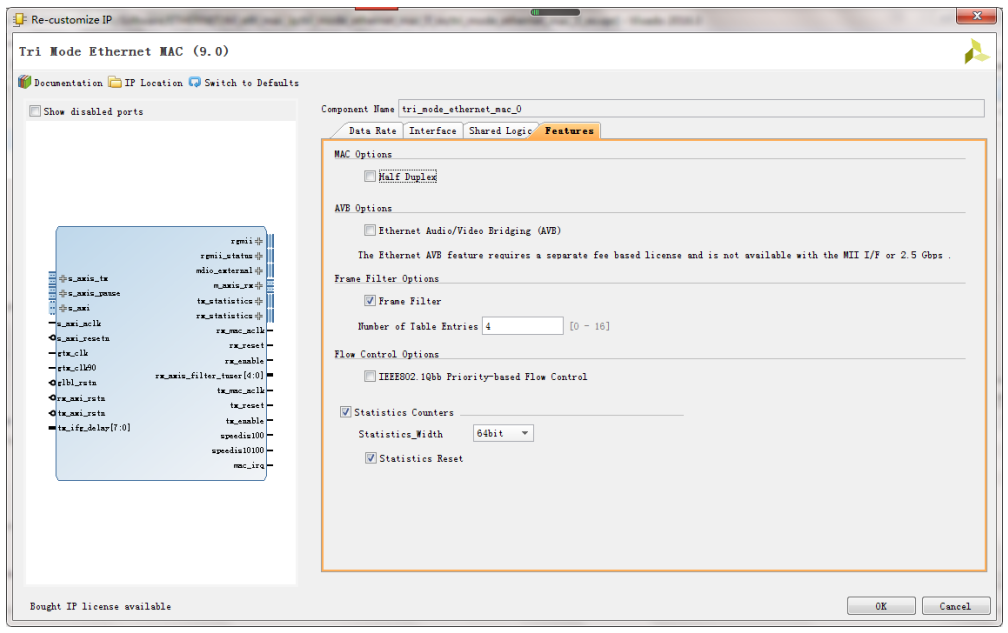

4、Features

MAC选项

TEMAC解决方案始终提供对全双工以太网的支持。但是，为了提供半双工操作，需要更多的FPGA逻辑资源。由于许多应用程序只需要全双工支持，因此半双工逻辑是可选的。

使用半双工逻辑生成内核时，可以使用TEMAC配置选择全双工或半双工操作。默认设置是不包括半双工支持。

AVB(Audio Video Bridging)选件

如果希望包含可选的AVB端点前端逻辑，请选择Enable_AVB选项。

l 如果数据速率设置为2.5 Gb / s，或者选择了半双工，则AVB选项被禁用。

l 如果未选择AXI4-Lite管理界面，则AVB选项被禁用。

l 如果选择此选项，则除了三模式以太网MAC许可证以外，还需要收费的以太网AVB端点许可证来启用内核生成。默认设置是不包括AVB端点。

帧过滤器选项（Frame Filter Options）

可以使用帧过滤器生成内核，从而阻止接收与此MAC不匹配的帧。这最常用于识别专门针对此MAC的数据包。默认为使用帧过滤器。

表条目数（Number of Table Entries）

可以使用查找表来生成帧过滤器，该查找表最多可以包含16个其他有效MAC帧匹配模式。您可以选择0到16之间的整数来定义表中存在的匹配模式的数量。默认值为使用四个表条目。

启用优先流控制（Enable Priority Flow Control）

选择此选项可在核心中包括Priority Flow Control支持。如果包括在内，则包括在发送时生成PFC帧并在接收时解释PFC帧的电路，以及对IEEE 802.3暂停请求的增强XON / XOFF支持。默认设置为禁用。

统计计数器（Statistics Counters）

可以使用内置的统计计数器生成内核。可用的计数器数量取决于内核的双工设置，全双工需要34个计数器，半双工需要41个计数器。仅当内核配置有AXI4-Lite管理接口时，才能选择此选项。默认值为包括统计信息计数器

统计宽度（Statistics Width）

统计信息计数器可以是32位或64位宽。这使您可以控制必须轮询计数器的频率，以避免由于溢出而导致信息丢失。默认值为使用64位宽的计数器。

统计重置（Statistics Reset）

当包括统计计数器时，可以包括逻辑以确保在硬件复位时将计数器清除为零。没有此逻辑，计数器值将在复位后保持不变，并且仅在设备配置时清除。默认值为包括计数器重置功能
