（流）写事务包格式

写事务包格式（FT=5）

写类型格式包包括NWRITE、NWRITE_R、ATOMIC_swap、compare-and-swap、test-and-swap这几种类型。这一类事务包括有效数据，对于有效数据等于或小于一个双字的数据组合方式由Wrsize、Wdptr生成的查找表来确定，对于整数倍的双字数据，wrsize字段指定多个双字事务的数据有效负载的最大大小。对于NWRITE，是不需要响应的写事务，故srcID是任意值。NWRITE_R是需要接收方响应的两种操作，这两种操作对于请求放指示TT的不同，请求方可以用这两种事务往目标方指定的地址写入数据。

对于原子操作的test-and-swap模式和swap，只允许1个双字的数据载荷。而compare-and-swap模式允许两个双字的有效数据载荷。

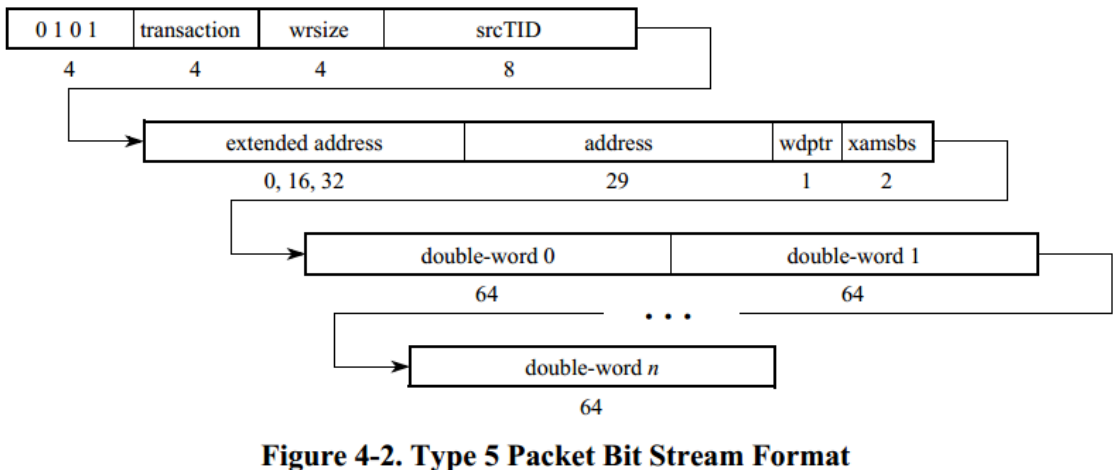

它们的协议如下所示。

各个字段的含义与3.2.1一致，只不过多了数据段。

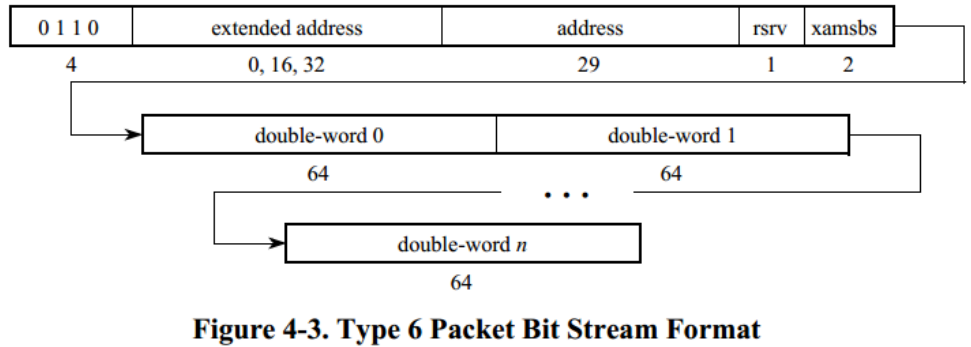

流写事务包格式（FT=6）

事务类型6只有一种事务，就是流写（swrite streaming write）。这可以看做NWRITE的一种特殊形式，它没有表示数据长度的字段（即Wrsize、Wdptr），所以只能通过包内的数据长度来判断，数据字段的长度可以在8到256之间，且必须双字对齐，长度是双字的整数倍。这种模式一般用来迁移DMA类操作的大量数据，传输效率很高。
