Xilinx的HELLO格式(二)

HELLO格式的包中Size域的值等于传输的字节的总数减1，Size域的有效值范围为0~255，对应于实际传输的字节数量1~256。HELLO格式中的size和address域是对应于RapidIO包中有效的size，address和wdptr域，所以HELLO格式的size和address字段的值存在一些限制条件。RapidIO核不能把Size域中的非法值修正为实际RapidIO包中Size域的有效值，所以需要对HELLO格式包的Size域提供一个正确的值。由于AXI4-Stream协议中tdata信号为8个字节，也就是一个双字（Double Word），所以Size域的值需要分两种情况讨论：传输的数据量小于8字节和传输的数据量大于8字节。

1、传输的数据量小于8字节（Sub-DWORD Accesses）：

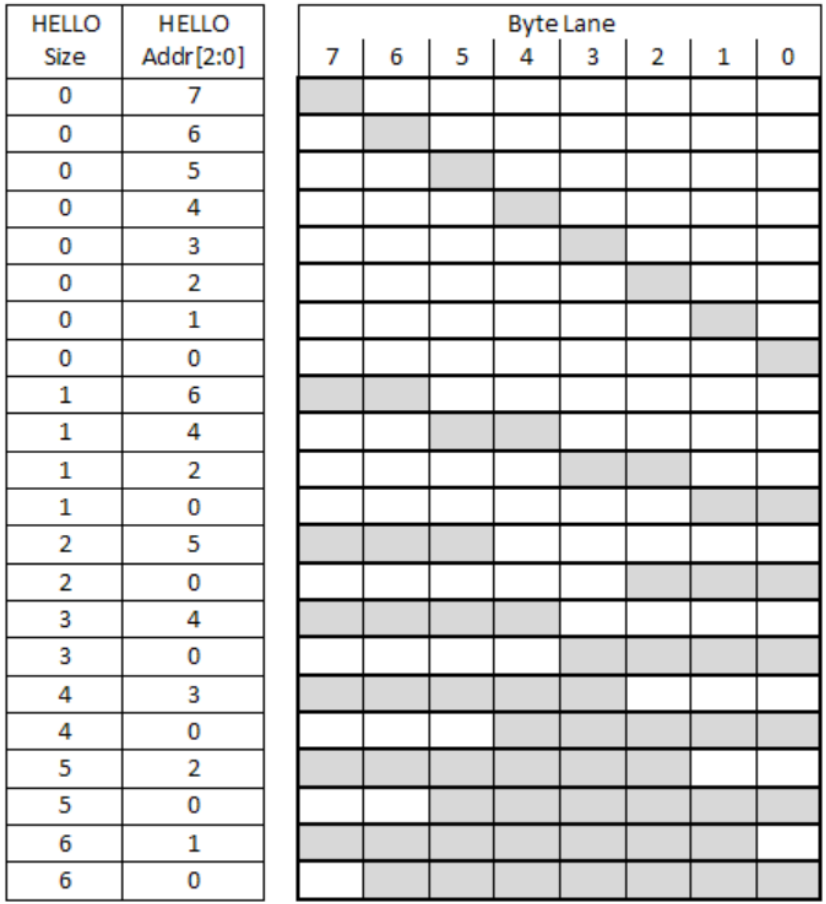

对于传输的数据量小于8字节的情况，address字段和size字段用来决定有效的字节位置（tkeep信号必须为0xff），但是仅仅能导致RapidIO包中rdsize/wrsize和wdptr为有效值的address和size值组合才是被允许的，下图是HELLO格式中address和size两个字段与有效字节位置的对应关系示意图（图中灰色部分为有效字节位置）

也就是说，HELLO格式的地址是以字节为单位不允许出现跨行情况的出现，例如，对size=2，address=34’h1_1234_5675这两个组合来说，由于size=2，所以往address中写入的数据个数为3（size+1）个字节，而address的最低3位为5(3’b101)，通过上图可知，有效字节的位置是第7、6、5三个字节。对于size和address[2:0]值的组合不在上图中的情况都是非法的，这是应该避免的，比如，size=2， address=34’h1_1234_5673这种组合就属于非法的组合。

2、传输的数据量大于8字节（Large Accesses）：

对于传输的数据量大于8字节，并且地址的起始字节偏移不为0的情况必须把数据分成多次进行传输，其中未对齐的小于8字节的段就可以通过上图中size和address的有效组合来确定有效字节的位置。或者可以通过将读取大小增加到下一个支持的大小并从相应的响应中提取必要的数据来处理读取

因此，对于数据量为1个双字（8个字节）或更大的情况，address的最低3位必须为0，RapidIO手册给读写事务定义了范围从1到256个字节的可支持的数据量。请求事务的数据量如果大于一个双字（8个字节），那么数据量应该通过四舍五入到最接近的支持的值。读写事务有效的HELLO格式的数据量为：7，15,31,63,95（仅支持读事务），127,159（仅支持读事务），191（仅支持读事务）,223（仅支持读事务）和255。

对于写事务的数据量介于以上这些支持的数据量中间的情况，在通道的tlast信号为1之前应该给RapidIO核提供必要的数据量，仅仅提供的数据才能被发送。同理，用户的设计提供的数据可能少于期望的数据量，那么实际数据量应该被写入，传输应该假设完成。

RapidIO协议不支持传输的数据量大于256字节的情况，并且逻辑层（Logical）也不能把大于256字节的数据量分割为小的数据量进行发送。如果不满足这个要求可能会导致致命的链路错误，在这种错误情况下，链路可能会不断重传数据量大于256字节的包。

HELLO格式数据的包头（Header）在用户接口的第一个有效时钟上，如果发送的事务携带数据负载，那么数据负载紧接着包头（Header）后面进行连续发送。包的Source ID和Destination ID放在tuser信号中并与包头（Header）一样，在第一个有效时钟下进行发送，发送完毕以后，tuser信号的数据被忽略。

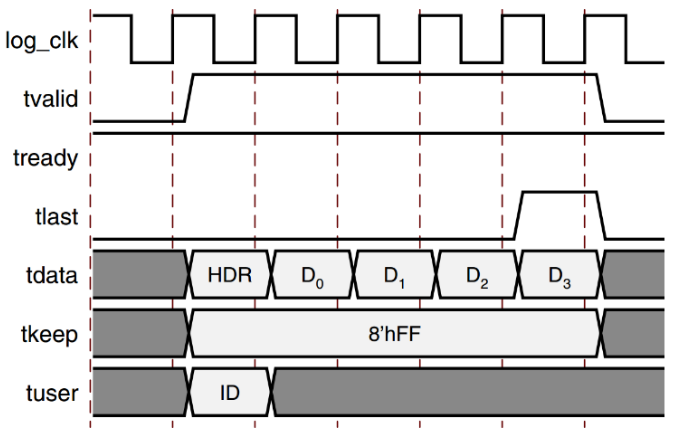

下图是携带有数据负载HELLO格式包在用户接口上传输的时序图，这个传输有4个双字（32个字节）的数据负载，加上包头，整个传输一共花费了5个时钟周期。用户只需要把想要发送的数据按照下图的时序图送入RapidIO核的AXI4-Stream接口，RapidIO核就能把它转化为标准的RapidiO串行物理层的包发出去从而完成一次事务的交互。

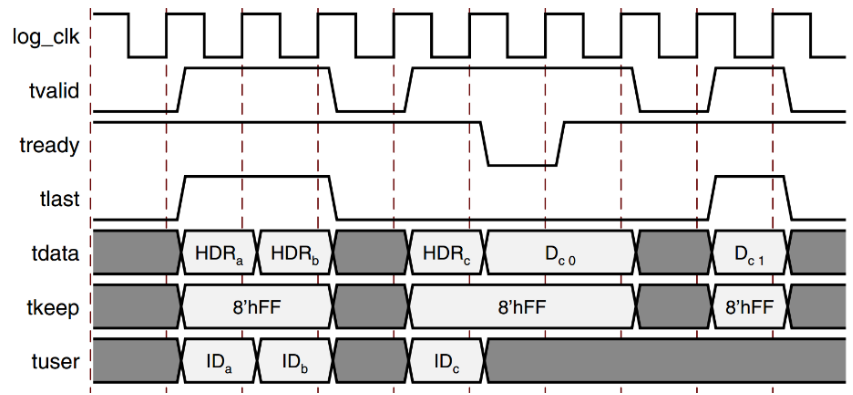

下图是一种更复杂的传输示意图。首先，有两个背靠背（back-to-back）单周期包（包不带数据负载，仅包含一个包头）。包的边界通过拉高tlast信号进行指示。在单周期包传输完毕以后，主机等待了一个时钟周期才开始发送下一个包。在发送第三个包的过程中，主机（Master）和从机（Slave）分别通过拉低tvalid和tready信号一个时钟周期来暂停数据的发送，由于第三个包的数据负载为2个双字，所以传输第三个包一共消耗了3个有效时钟，加上2个无效的时钟周期，一共消耗了5个时钟周期。

SRIO Stream包格式

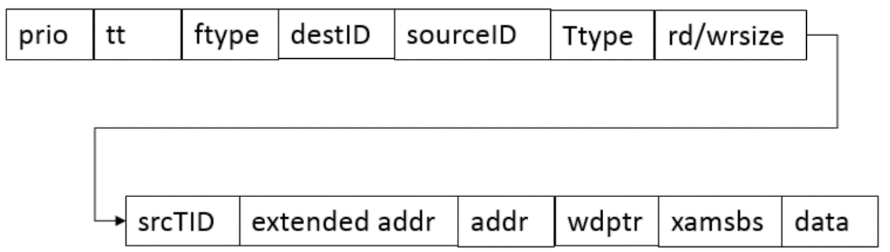

用户接口也能配置为SRIO Stream格式，在这种格式下，用户接口的包格式各个字段的定义与RapidIO手册中标准的RapidIO包中逻辑层和传输层各个字段的定义完全相同，但用户接口的包格式中还包括标准RapidIO包物理层的prio字段，整个SRIO Stream的包格式如下图所示

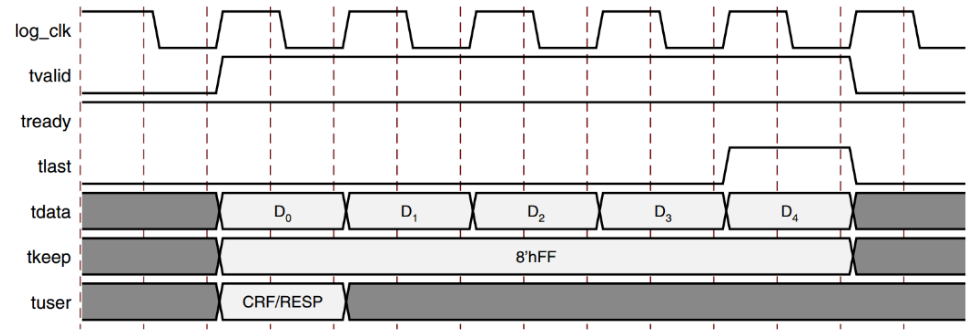

下图是SRIO Stream格式的包在用户接口上传输的时序图，整个传输的数据负载为5个双字，一共消耗5个有效时钟周期，CRF/Response位在第一个有效时钟周期进行传输。

SRIO Stream格式用的不多，所以并非本文的重点，更多详细的内容请查看《PG007》的第80页到82页。
