1.6 7系列FPGA的IO约束无外乎这十条，来了解下

    这是关于DCI的级联约束，Xilinx允许同列多BANK级联共享VRP/VRN，下面这条约束就是确定主BANK和从BANK的，具体如何实现级联可参考相关文章。

 set_property DCI_CASCADE {slave_banks} [get_iobanks master_bank]

     位置约束也就是确定外设与FPGA进行数据交互的引脚，可以使用PACKAGE_PIN来进行约束，使用方式为如下。

set_property PACKAGE_PIN pin_name  [get_ports port_name]

    “pin_name”是xilinx对芯片引脚定义的名字。“port_name”是我们对该引脚应用起的名字。例如我们用P22引脚来连接led灯，则约束可描述为：

set_property PACKAGE_PIN P22 [get_ports led]

有了引脚的位置约束，还需要做的是电平约束，这个因与外设电路对应，例如电灯和lvds通讯的不可能用相同的电平标准，高速串行通讯也不可能与低速串行通讯用一个标准，唯有指定了电平标准，软件才能对芯片做正确的配置，xdc约束原语如下：

set_property IOSTANDARD value [get_ports port_name]

其中“value”是我们约束的I标准，xilinx支持的范围非常广泛有70多种，例如我们熟悉的LVTTL、LVCMOS18，也有应用比较少的HSTL_I_DCI_12，当然并不是所有的芯片所有引脚都支持这么多种电平标准，例如HR和HP的bank是有区别的，A7和K7也是有区别的，但对于FPGA逻辑设计者来说，这到不用太过考虑用什么，硬件工程师早已在硬件设计时绑定好了，我们只需了解和正确的约束。“port_name”是我们对该引脚应用起的名字。例如我把绑定到led灯的引脚电平约束为LVTTL，则可描述为：

set_property IOSTANDARD LVTTL [get_ports led]

     这是一个与功耗相关的约束，如果使能该属性，则表示对应IO在低功耗下运行，如果不使能，则是在高功耗下运行，而低功耗和高功耗的带来的差别体现在性能上，性能的变化反应在通过I/O BUF的延迟上，使用方式如下：

set_property IBUF_LOW_PWR TRUE|FALSE [get_ports port_name]

例如对led灯对应引脚使能高性能

set_property IBUF_LOW_PWR  FALSE [get_ports led]

当然，这仅是一个例子，实际这样做事没有必要的，对于led秒级的电平编号，buf带来的延时可以忽略不计，也因此xilinx建议预期以 ≥1600 Mb/s 的数据速率运行的接收器，此属性应设置为 FALSE。

另外我们也可以通过XPE来分析关闭前后的功耗变化，也可以从静态时序报告中看出使能前后的区别。该属性主要应用于LVDS、HSTL等高速电平标准，对于LVTTL设置是无效的。

“SLEW”该属性描述的是对于输出BUF提供可选的斜率，支持LVCMOS、LVTTL, SSTL、HSTL、MOBILE_DDR、HSUL和lvds的输出buf。斜率的设定有“SLOW”和“FAST”两种情况，默认的是“SLOW”，约束格式为：

set_property SLEW value [get_ports port_name]

其中“value”可为“SLOW”或“FAST”，默认为“SLOW”。这有助于在非关键信号切换是最大程度江都电源总线瞬变的默认值。

对于高性能应用，例如DDR这种，需指定斜率为FAST，但如果硬件电路设计不当，例如终端、传输线路阻抗连续性和交叉耦合设计不当，则更快的斜率也会导致反射或噪声问题。

1.5.6

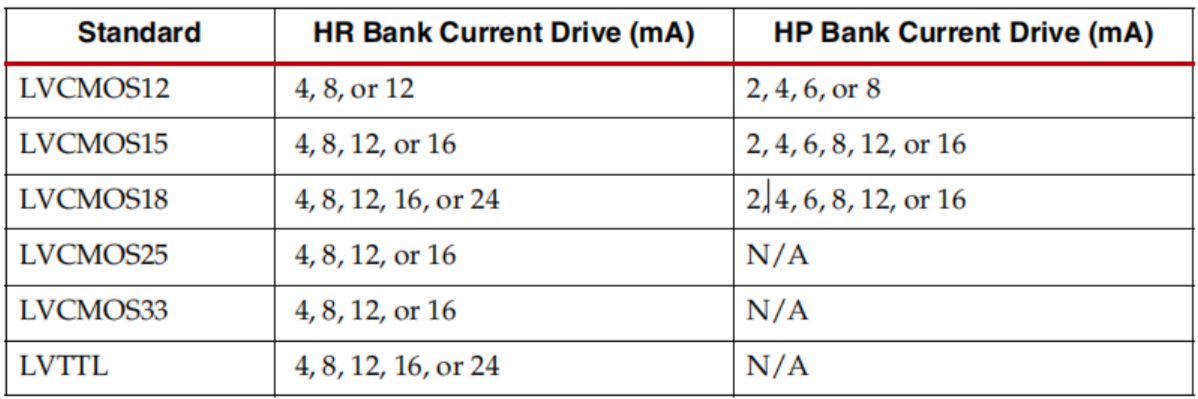

对于 LVCMOS 和 LVTTL 输出缓存，可以使用 DRIVE 属性指定驱动能够安全地驱动到有效逻辑电平（以 mA 为单位）的负载。默认为12mA。

约束为：

set_property DRIVE drive_value [get_ports port_name]

1.5.7

xilinx对IO内置了上拉、下拉电阻，可以实现弱上拉、弱下拉和保持功能。

set_property PULLUP true [get_ports]

set_property PULLDOWN true [get_ports]

set_property KEEPER true [get_ports]

1.5.8

一般高频信号需要加终端电阻来减少反射波和干扰原信号，对于低频信号则不需要，xilinx的I/O内置了100Ω的终端电阻，可以支持以下这几种电平标准

• LVDS

• LVDS_25

• MINI_LVDS_25

• PPDS_25

• RSDS_25

其中VCCO必须连接到1.8V为LVDS，其他差分I/O标准为2.5V，以提供有效的差分终端电阻100Ω。

set_property DIFF_TERM value [get_ports port_name]

DIFF_TERM仅可用于输入，并且只能使用适当的VCCO电压。

BANK上的IO有VERF这一多功能引脚，可以作为该BANK的输入引脚的参考电压来使用，例如SSTL IO标准就需要这样一个参考电压。而Xilinx为我们提供了可选方案，也就是内部通过INTERNAL_VREF约束来生成一个vref，它是由VCCAUX 供电，如果使用约束来获取VERF支持的电压值，对应的引脚则可作为普通IO引脚来正常使用。

例如BANK 14的HSTL_II（1.5V）需要0.75V的参考电压，则约束可以描述为：

set_property INTERNAL_VREF 0.75 [get_iobanks 14]

约束可以设置的值有0.60、0.675、0.75和0.9四种。

1.5.10

首先，VCCAUX_IO是用于HP BANK的，约束规则如下所示。默认是DONTCARE，可以设置为HIGH，表示引脚接到了2V，也可以设置为NORMAL，表示接到了1.8V。

set_property VCCAUX_IO {NORMAL|HIGH|DONTCARE} [get_ports]

并且需要注意的是，如果某个BANK设置VCCAUX_IO为HIGH，则其他引脚只能设置为HIGH或DONTCARE。如果某个BANK设置VCCAUX_IO为NORMAL，则其他引脚只能设置为NORMAL或DONTCARE。
