3 一种非常巧妙的方案，基于lvds实现1.25Gbps的异步串行通信
内容简介
2024-01-31
简单介绍下实现方案
一般来讲，用低压差分信号 (LVDS) 实现设备间数据交换的常用方法有以下这几种：
方法 1
发送端提供数据传输的伴随时钟，接收端根据伴随时钟对数据进行采样，像MIPI、HDMI就是采用这种方案。
方法 2
在数据中包含时钟信息，在接收端采用时钟恢复技术将时钟从数据中恢复出来，当然，并不是真的从数据中分离出时钟，而是能够实现相位对齐，例如SRIO、PCIE等高速串行通信。
方法 3
多倍频时钟采样，一般五倍频的采样速率可以保证数据采集的准确性，对于低速数据交换还是不错的，但对传输速率较高的通信场景就无能为力了。
方法 4
在数据传输前，先进行训练，发送端发送训练码，这个码是实现约定好的一组数据，接收端收到训练码后调整IDELAY的抽头值，找到最佳采样窗口，这种方法得单独写一段训练逻辑，而且训练码简单了还不行，容易出问题。

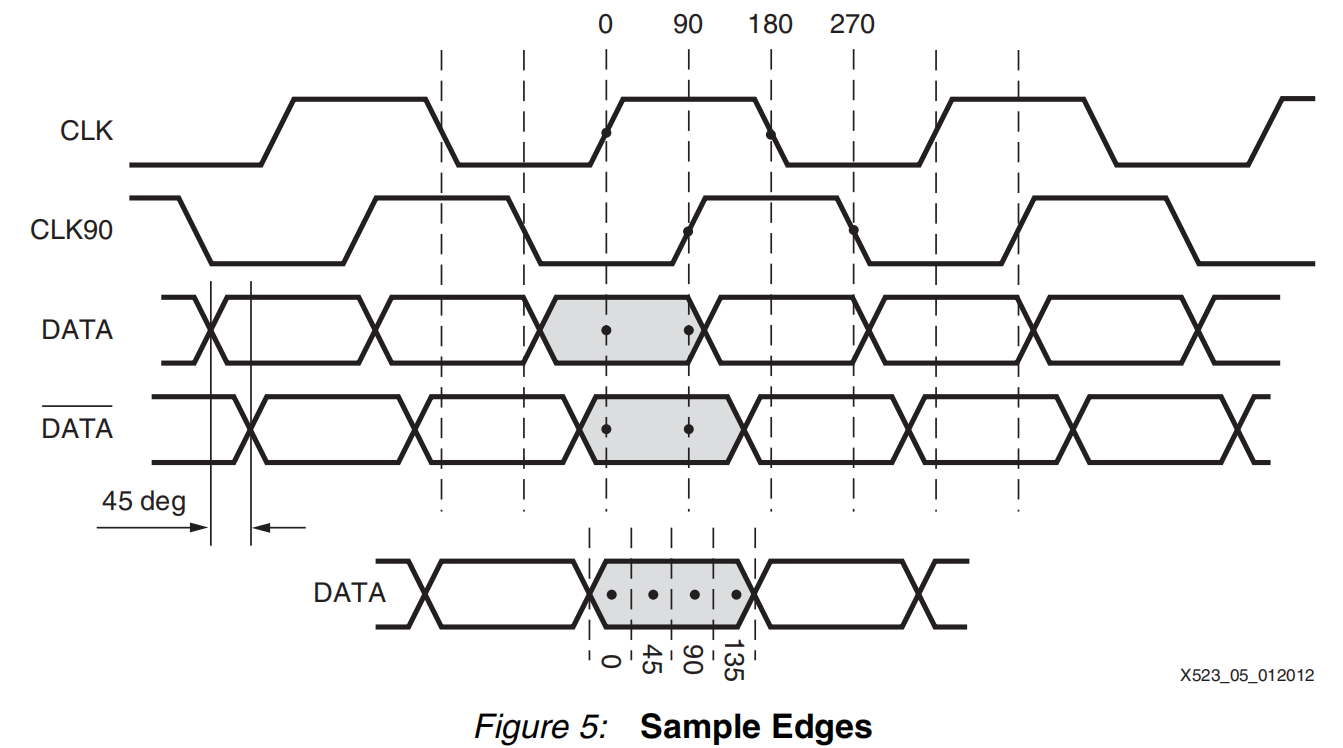

《XAPP523》提供的方案是上述四种之外的另外一种方案，该方案可在数据传输速率与采样时钟同频的情况下实现高达1.25Gbps的异步串行通信。实现原理是通过同频不同相的时钟对数据进行多次采样，以获得最理想的数据采样点。如下图所示，数据采用625MHZ的DDR模式进行发送，也就是1.25Gbps，在接收端将差分信号的P和N相移45度，用相位差90度的4个625M时钟进行采样，如此对于每bit数据就相当于有四个采样点（P 和 N 各两个），每两个采样点间隔为45度，对于625M时钟也就是200ps。然后根据这四个采样点值的变化规律，确定采样值。
多相位采样的实现架构

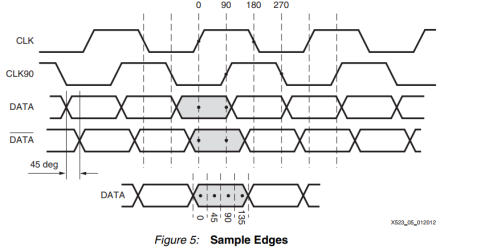

多相位采样就是用多个同频不同相的时钟对数据进行采样，关键点就是如何构造出一个这样的模型。Xilinx提供的方案是利用IDELAY使得输入差分信号间产生一定的相位差，再用多个时钟去进行采样，这就相当于对单bit进行了4次采样，如下图所示。数据采样DDR模式进行发送，所以在时钟的上升沿和下降沿都要进行采样。所以在同一时刻，4个时钟是对前后两个周期的数据进行采样，所以相当于对每bit采了两个点，而通过对差分信号的相移，也就是同时刻“P”和“N”的不同位置进行采样，且偏差为45度，而此刻“P”和“N”表示的是同一个数，所以也就是对同一个数4个位置进行采样，分别是0度、45度、90度和135度。
“P”和“N”的相位差是由“IDLEAY”和 “IDELAYCTRL”这两个原语共同实现的。如下图是采样的示意图。
IDLEAY如何使用

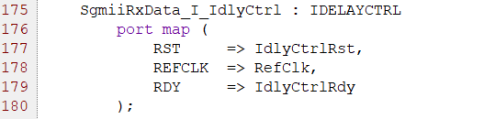

每一个BANK都有一个IDELAYCTRL，用来对该BANK的所有IDLEAYE2进行校准。如下图所示，其中IDLEAY的参考时钟不能任意取值，可以为 190到210、290 到310，390到410这几种，但不同系列不一定都能设置，例如A7就不能设置390到410MHZ。

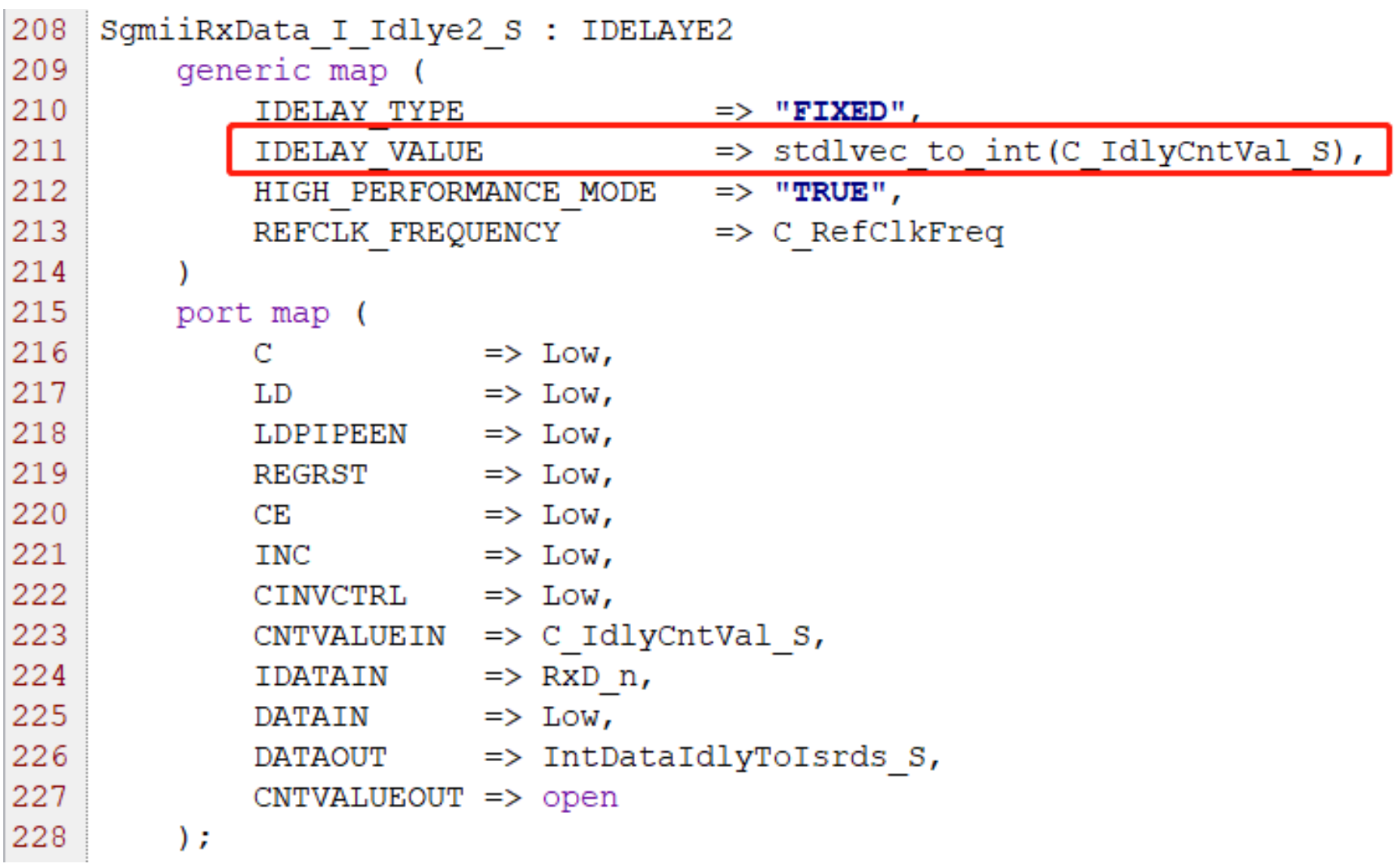

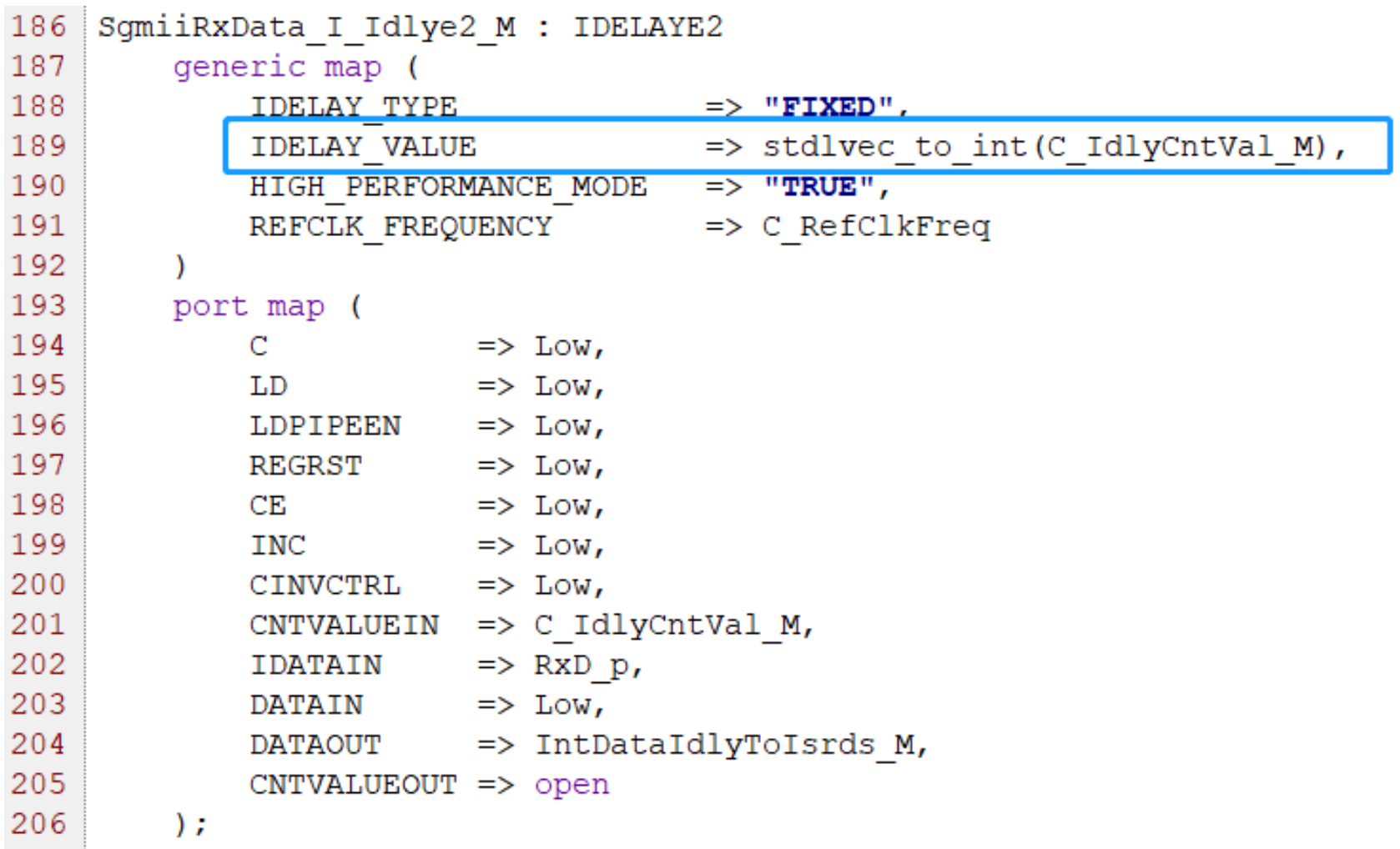

如下图是IDELAYE，差分信号分别进入这两个IDLEAY，这两个原语调用的区别就在于“IDELAY_VALUE”值得不同。其中M的是0，S的是4。这样设置就可以实现由IDELAY输出相位差45度了，也就是200ps。
IDELAY的输出相位偏移是根据参考时钟和“IDELAY_VALUE”值来决定，最大偏移是半个时钟周期，对于该参考时钟就是1.6ns，“IDELAY_VALUE”值最大为31，故每份为1600ps/31=51.6ps，我们需要偏移200ps，所以200/51.6 = 3.875≈4。
采样点是如何输出的

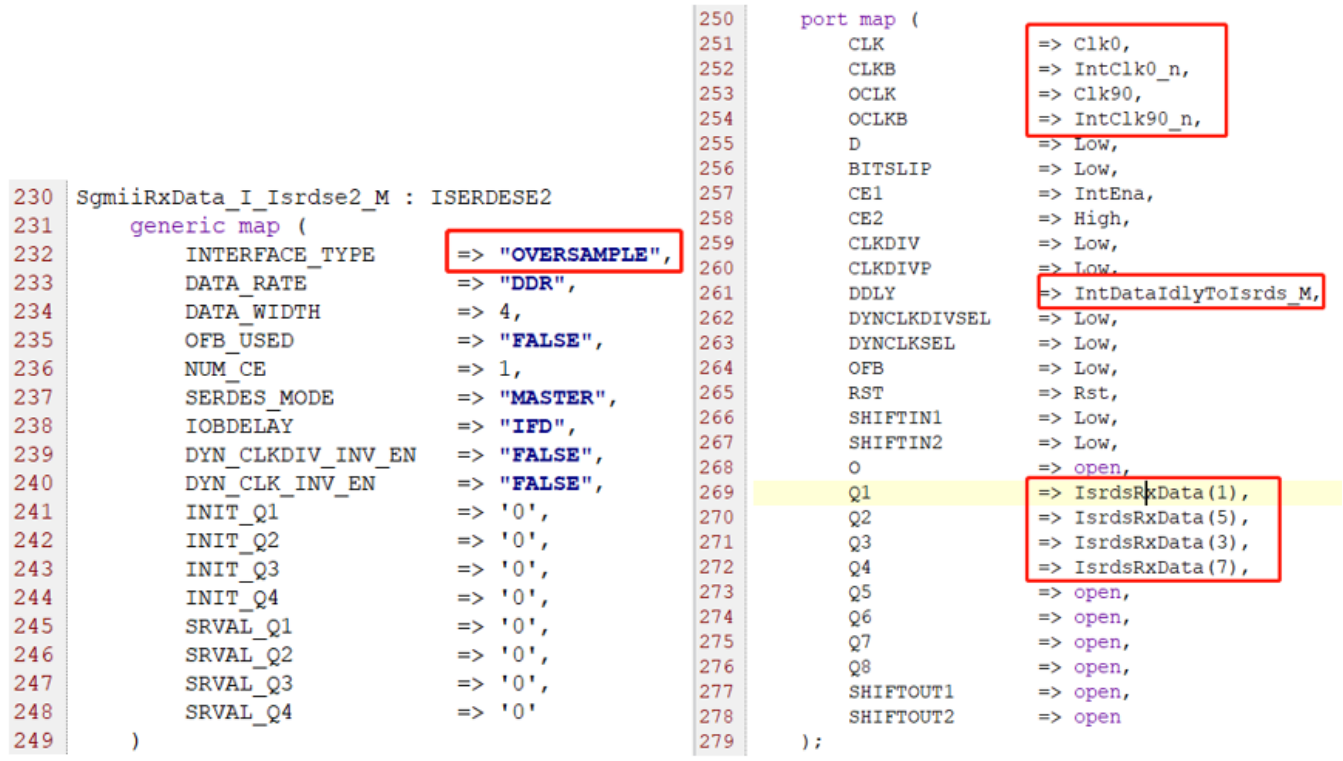

完成偏移后就要将信号分别送入ISERDESE2模块，该模块配置为“OVERSAMPLE”模式，可见需要四个输入时钟，其中“IntClk0_n”是“Clk0”的取反，“IntClk90_n”是“Clk90”的取反，输出是4bit数据。

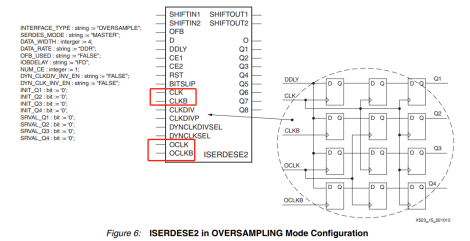

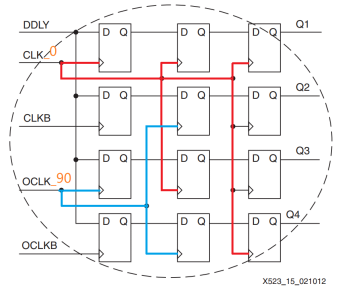

本模块逻辑的示意图如下图所示，简单理解就是实现4个时钟的采样。采的是2bit的数据，每bit是两个采样点。
如下图是过采样逻辑图的放大图片。可见第一拍是用各自的时钟进行采样，第二拍出现了跨时钟域的情况，例如用CLK采OCLK输出数据，第三排则统一用CLK采样，为什么要这样做呢？不担心出现亚稳态么？其实采样并非正真意义上的跨时钟域，因为4个时钟有着严格的相位关系且都是单沿采样。例如偏移“OCLK”要滞后“CLK”90度，在第二拍采样时相当于在“OCLK”采样延时270度后采样，所以不会出现亚稳态，用“OCLK”采“CLKB”、“OCLKB”也是同样的道理，分别延时90度和180度采样，在第三排则都可以用“CLK”来采样，使其信号均在“CLK”时钟下进行处理。

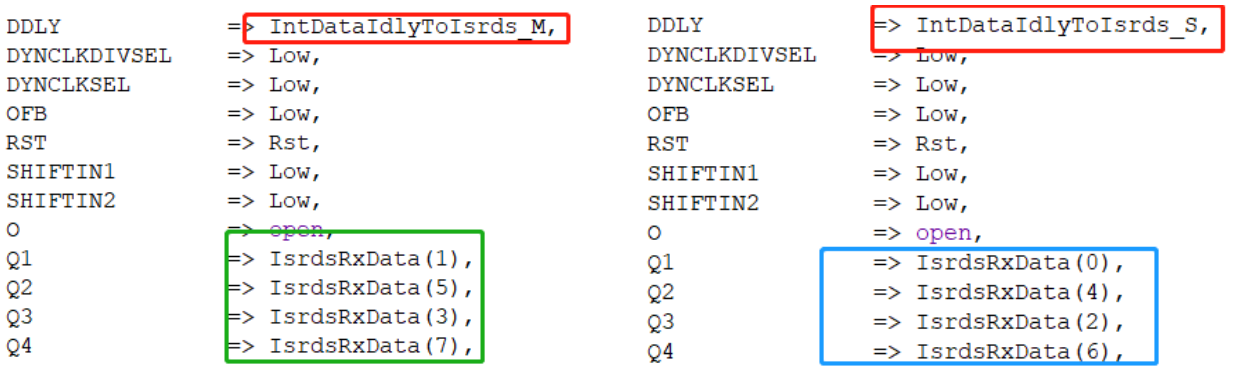

数据发送是采用DDR模式，也就是在时钟的上升沿和下降沿都发送数据，所以每个“ISERDES”完成了单比特数据的两个采样点的采样，所以Q1、Q3可认为是上升沿采样数据，Q2、Q4可认为是下降沿采样数据。差分信号“P”和“N”通过IDELAY实现了角度偏移，且“N”要比“P”滞后45度，根据PN特性通过两个ISERDES采样点的组合则实现了单比特的4倍采样。

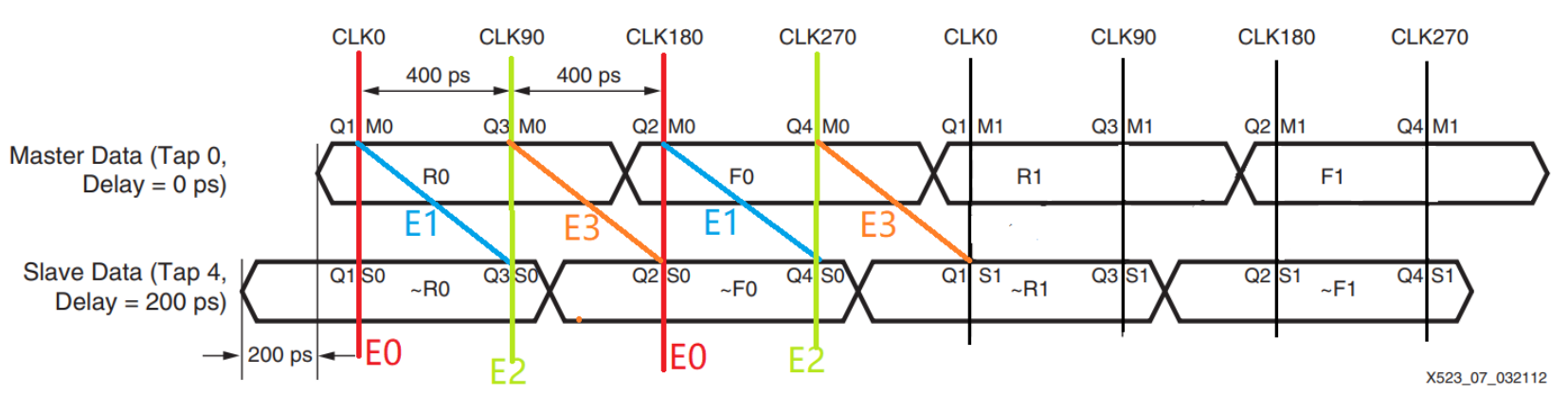

根据上图可见“N”要滞后“P”45度，而在CLK采样时，可认为采的“N”的是最开始的点，所以采样输出会有如下排列
内部训练完成跨时钟域

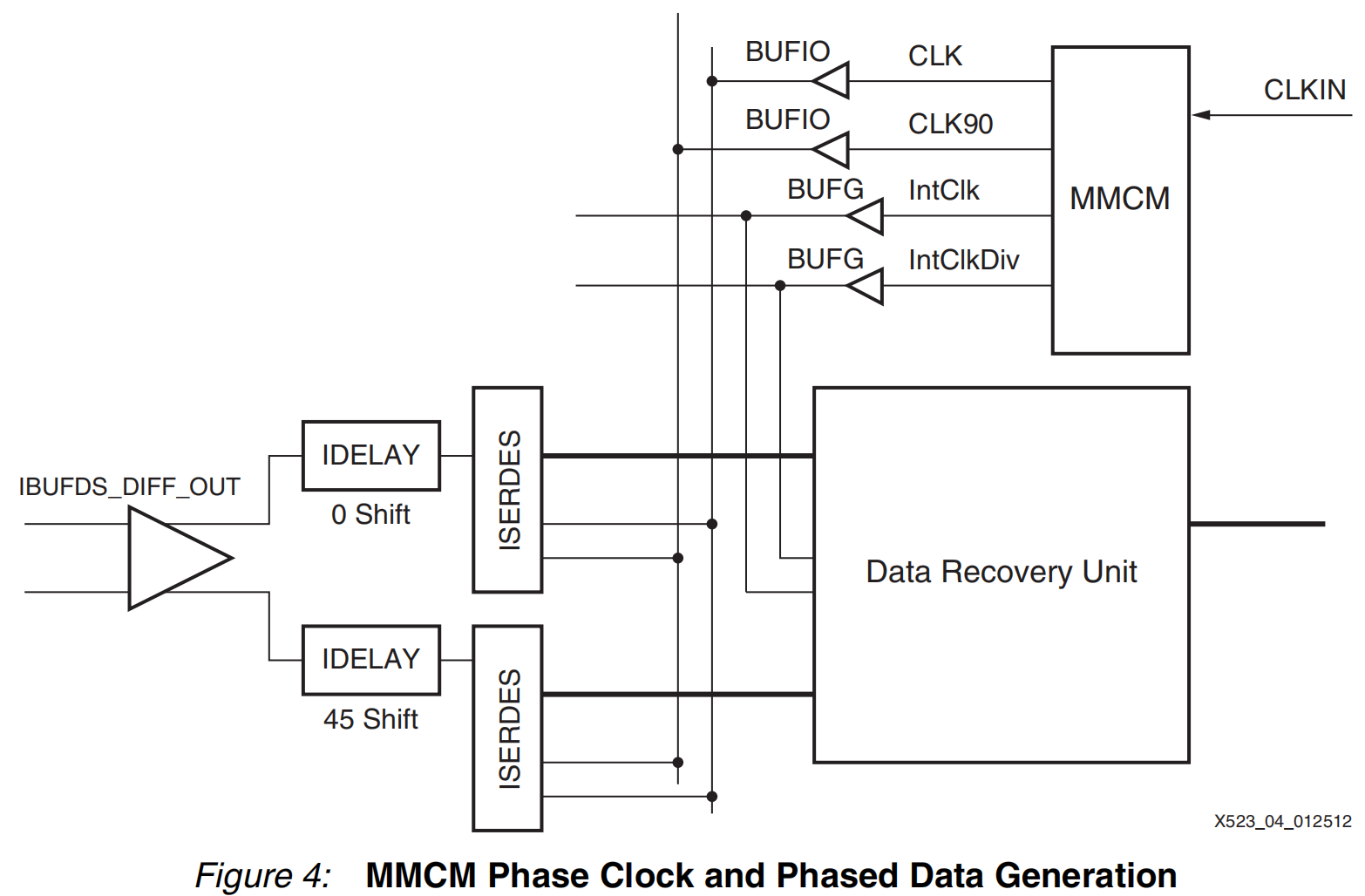

如下图是该方案的时钟架构。用于ISERDESE2的CLK和CLK90时钟仅适用于I/O BANK。数据必须从ISERDESE2传输到逻辑资源。也就是在BUFIO时钟网络采集的数据要在BUFG时钟网络处理，必须使用时钟域交叉（CDC）技术。由于二者没有严格的相位关系，所以需要内部进行相位训练。

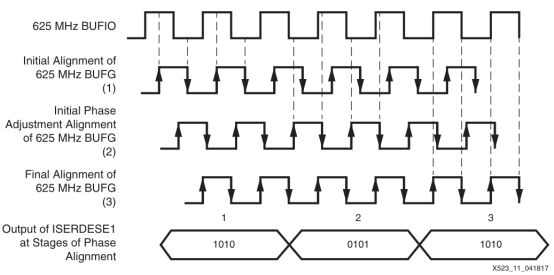

校准方法是再找一组ISERDES和OSERDES进行自环，这组需要时序约束来固定位置。OSERDES加载固定的数据，并通过BUFG时钟树（IntClk、IntClkDiv）中的时钟进行计时。OSERDESE2的输出是IntClk（625MHz，BUFG）时钟速率下的时钟模式。通过反馈路径，从BUFIO时钟树运行的邻居ISERDESE2捕获时钟模式。数据捕获ISERDESE2在同一时钟树上运行。
使用这种技术，可以测量两个时钟之间的相位关系。利用MMCM与小型状态机的独立相移能力，BUFG时钟相移至与BUFIO时钟相匹配的相位。CLK90时钟（625 MHz）与CLK时钟（625 MHz）一起移相，而IntClk时钟（625 MHz）与IntClkDiv时钟（312.5MHz）一起移相。
数据恢复的方法
采样是在IOB中完成的，但采样输出数据并非可用数据，只是单纯的完成了采样步骤。我们采集了8个点，包含了两比特的数据信息，需要筛选得出真正的可靠数据，解析的逻辑是在“Dru.vhd”模块实现，如下图所示。总的来说是根据采样方案以找沿的方式找到理想采样点，并对多个周期数据进行组合，最终形成一个10bit的原始数据输出，这个原始数据并不是恢复的与发送端一样的数据，还需要完成对齐操作，例如采样8B/10B编码进行数据对齐。
其实对于解析，我们可以做如下理解：

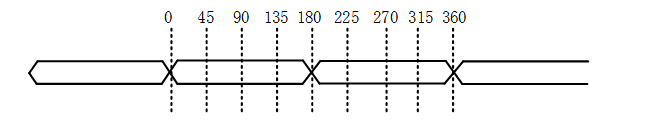

1、判断0~45、180~225度有没有跳变沿，如果有那么延后90度左右肯定是稳定数据，
2、判断45~90、225~270度有没有跳变沿，如果有那么延后90度左右肯定是稳定数据，
2、判断90~135、270~315度有没有跳变沿，如果有那么延后90度左右肯定是稳定数据，
2、判断135~180、315~360度有没有跳变沿，如果有那么延后90度左右肯定是稳定数据，
