芯片的概述介绍

88E1111属于TCP/IP协议栈中的物理层器件，支持不同形式的数据转换为以太网所支持的传输媒介，例如支持1000BASE-T、100BASE-T、10BASE-T类型的以太网传输。支持CAT-5类非屏蔽双绞线上的数据收发。可以直接连接到MAC/SWITCH接口，例如FPGA的IP核。支持GMII、RGMII、SGMII、TBI和RTBI接口。并且还集成了一个可选的1.25GHz的SERDES接口，可以之间连接到光纤收发器上，用于1000BASE-T/1000BASE-X介质转换的应用。而且该芯片有三种封装方式，如下图是其中一种。

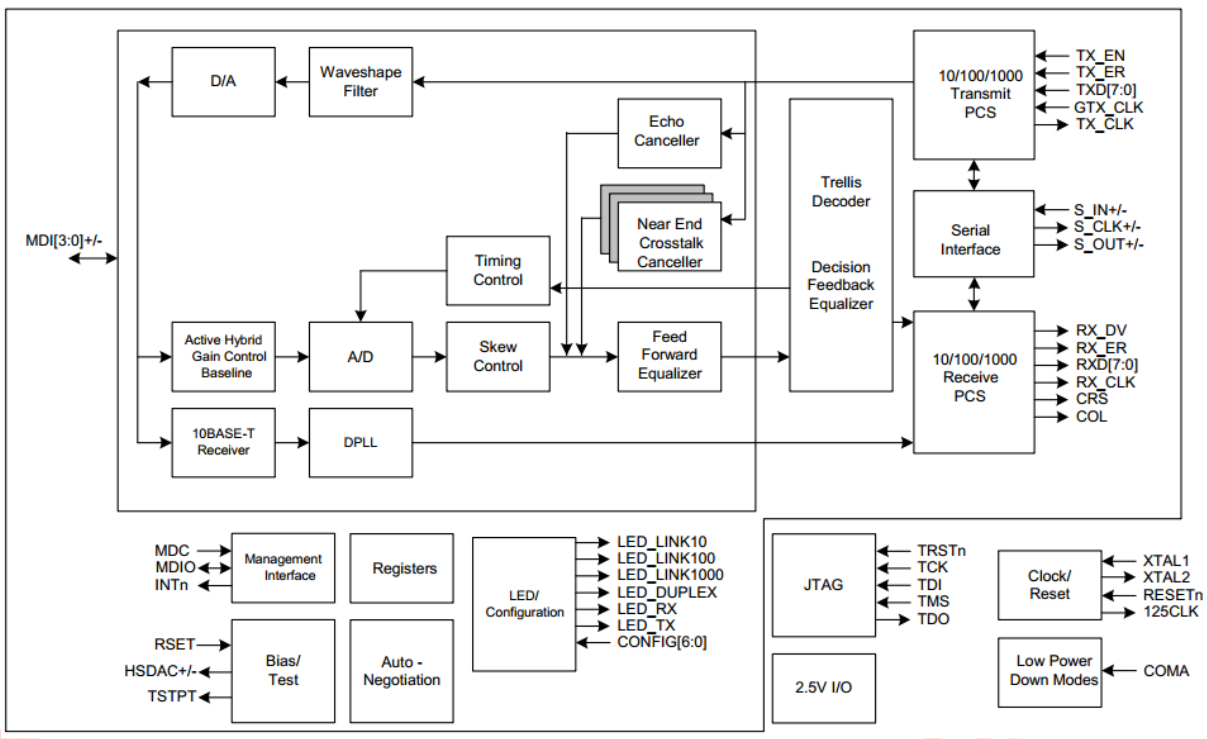

如下是芯片的内部功能模块结构图，可以清楚的看到有和数据链路层中的MAC层通信接口、与双绞线接口、管理接口、硬件配置接口、测试复位接口、LED和时钟复位等，在下文主要对上述这些接口进行解释，主要可分为三个部分，一是接口、二是配置、三是管理。
